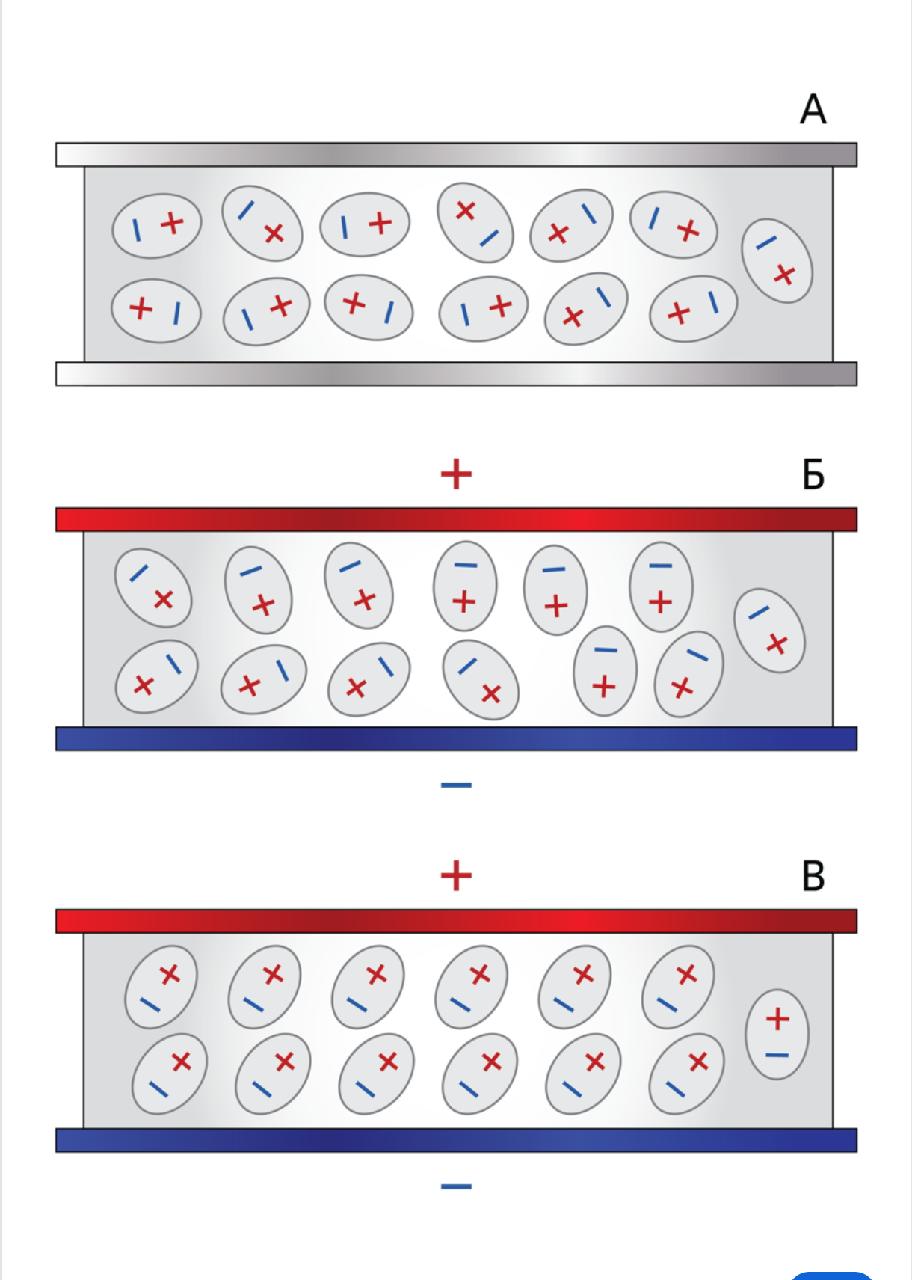

На каком из рисунков верно представлен процесс поляризации диэлектрика?

На рисунке, который изображает процесс поляризации диэлектрика, должен быть показан смещенный центр положительных и отрицательных зарядов в молекулах. ### Объяснение процесса поляризации: 1. **Определение поляризации:** Поляризация — это явление, при котором в диэлектрике под действием внешнего электрического поля происходит смещение зарядов. В результате этого внешнее поле вызывает появление локальных диполей в молекулах диэлектрика. 2. **Как выглядит поляризация:** - В отсутствующем электрическом поле молекулы, состоящие из положительных и отрицательных зарядов, ориентированы хаотично. - При приложении внешнего электрического поля молекулы приобретают определенную ориентацию: отрицательные заряды смещаются в направлении поля, а положительные — против него. ### Анализ изображения: - **Рисунок А:** Здесь молекулы ориентированы случайным образом, без определенной ориентации. Это соответствует отсутствию электрического поля. - **Рисунок Б:** Молекулы на рисунке ориентированы в направлении, которое соответствует наличию внешнего электрического поля. Положительные заряды смещены против направления поля, а отрицательные в направлении поля. Это отображает процесс поляризации. - **Рисунок В:** Элементы неправильно ориентированы, так как не соответствуют стандартной поляризации под электрическим полем, где противоположные заряды должны смещаться. ### Вывод: На рисунке **Б** верно представлен процесс поляризации диэлектрика.
