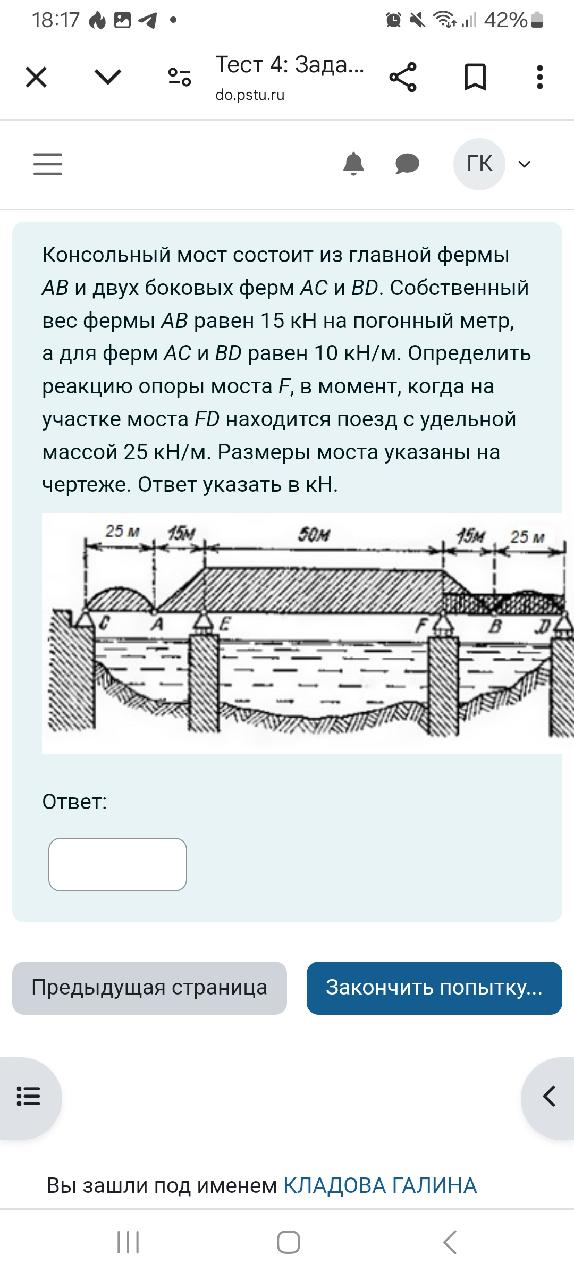

Давайте разберемся с задачей. У нас есть консольный мост, с которого нужно рассчитать реакцию опоры. Распределенные нагрузки от двух ферм равны 15 кН на погонный метр для ферм AC и BD, а нагрузка на фермы AF и BD равна 10 кН/м.

Шаги решения:

1. Понимание данной информации:

   • Фермы AC и BD: нагрузка 15 кН/м (L = 11 м)
   • Фермы AF и BD: нагрузка 10 кН/м (L = 11 м)
   • Вес моста: 25 кН/м (учитываем длину моста).

2. Рассчитать веса (силы) от распределенных нагрузок:

   • Вес от фермы AC (15 кН/м): \[ F_{AC} = 15 \, \text{кН/м} \times 11 \, \text{м} = 165 \, \text{кН} \]

   • Вес от фермы BD (15 кН/м): \[ F_{BD} = 15 \, \text{кН/м} \times 11 \, \text{м} = 165 \, \text{кН} \]

   • Вес от ферм AF и BD (10 кН/м): \[ F_{AF, BD} = 10 \, \text{кН/м} \times 11 \, \text{м} = 110 \, \text{кН} \]

   • Вес моста: \[ F_{\text{мост}} = 25 \, \text{кН/м} \times 11 \, \text{м} = 275 \, \text{кН} \]

3. Суммарная вертикальная нагрузка: \[ F_{\text{сумм}} = F_{AC} + F_{BD} + F_{AF, BD} + F_{\text{мост}} \] \[ F_{\text{сумм}} = 165 + 165 + 110 + 275 = 715 \, \text{кН} \]

4. Определить момент относительно точки.

   Поскольку это консольный мост, нам нужно рассмотреть только момент относительно одного конца, где вероятно крепление.

   • Расстояния определяются из геометрии (например, половина расстояния для каждой из частей моста).

5. Рассчитать реакцию на опоре (момент):

   Используем уравнения статики (сумма моментов равна нулю) для вычисления реакции.

Момент в точке D (левый конец моста): \[ M_{D} = F_{AC} \cdot \frac{11}{2} + F_{BD} \cdot \frac{11}{2} + F_{AF, BD} \cdot \frac{11}{2} + F_{\text{мост}} \cdot \frac{11}{2} \]

Подставляя значения и решая уравнение, можем получить значение реакции на опоре FD.

Необходимо проверить точные расчеты, учитывая, что размеры могут быть перераспределены, и взять моменты от весов относительно точки D.

Если в процессе возникнут уклонения, это может быть связано с особенностями конструкции или условий её закрепления. В этом случае лучше свериться с дополнительными данными или справочными материалами, чтобы учесть все необходимые технические условия.
