Решить Вариант 6

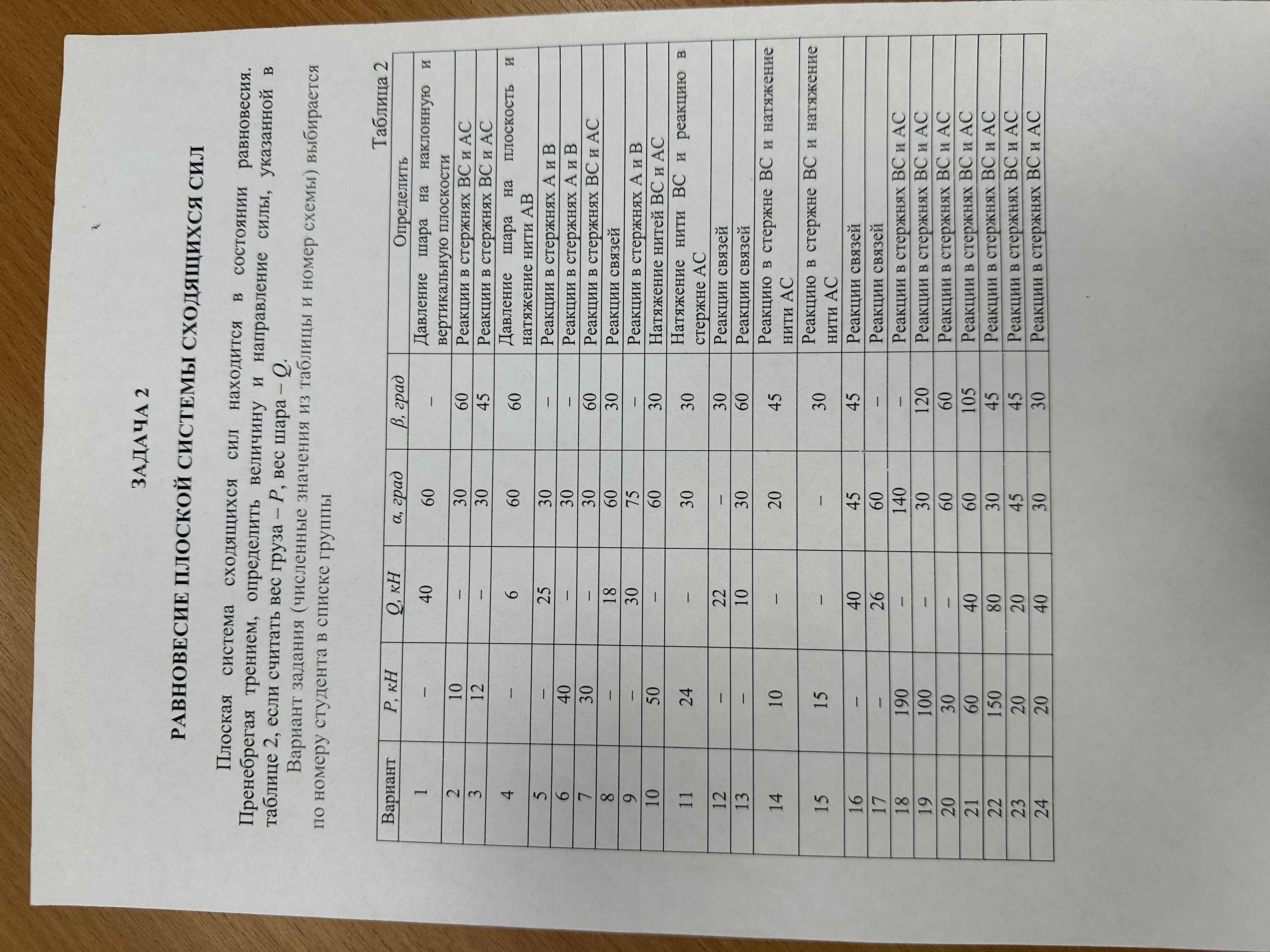

Для решения задачи о равновесии плоской системы сходящихся сил нам понадобится использовать условия равновесия. Обычно, это уравнения суммы проекций сил на оси \(x\) и \(y\), которые в состоянии равновесия должны равняться нулю. 1. **Анализ данных:** Рассмотрим вариант 6 из таблицы. Даны: - \( Q = 40 \, \text{кH} \) - \( \alpha = 45^\circ \) - \( \beta = 30^\circ \) 2. **Решение:** В этом случае мы имеем дело с двумя силами (\( R \) и \( P \)), которые уравновешивают известную силу \( Q \). По условию задачи, система сходящихся сил находится в равновесии, следовательно, сумма проекций всех сил на каждую координатную ось должна быть равна нулю. \[ \sum F_x = 0, \sum F_y = 0 \] 3. **Проекции сил:** a) Для силы \( Q \): - Ось \( x \): \( Q_x = Q \cdot \cos(0^\circ) = 40 \, \text{кH} \) - Ось \( y \): \( Q_y = Q \cdot \sin(0^\circ) = 0 \, \text{кH} \) b) Для силы \( P \) под углом \( \alpha = 45^\circ \): - Ось \( x \): \( P_x = P \cdot \cos(45^\circ) \) - Ось \( y \): \( P_y = P \cdot \sin(45^\circ) \) c) Для силы \( R \) под углом \( \beta = 30^\circ \): - Ось \( x \): \( R_x = R \cdot \cos(30^\circ) \) - Ось \( y \): \( R_y = R \cdot \sin(30^\circ) \) 4. **Уравнения равновесия:** По оси \( x \): \[ P \cdot \cos(45^\circ) + R \cdot \cos(30^\circ) = Q \] \[ P \cdot \frac{\sqrt{2}}{2} + R \cdot \frac{\sqrt{3}}{2} = 40 \] По оси \( y \): \[ P \cdot \sin(45^\circ) = R \cdot \sin(30^\circ) \] \[ P \cdot \frac{\sqrt{2}}{2} = R \cdot \frac{1}{2} \] 5. **Решение системы уравнений:** Из второго уравнения: \[ P \cdot \frac{\sqrt{2}}{2} = R \cdot \frac{1}{2} \implies P \cdot \sqrt{2} = R \implies R = P \cdot \sqrt{2} \] Подставим \( R \) во первое уравнение: \[ P \cdot \frac{\sqrt{2}}{2} + (P \cdot \sqrt{2}) \cdot \frac{\sqrt{3}}{2} = 40 \] \[ P \cdot \left(\frac{\sqrt{2}}{2} + \frac{\sqrt{6}}{2}\right) = 40 \] \[ P \cdot \frac{\sqrt{2} + \sqrt{6}}{2} = 40 \] \[ P = \frac{40 \times 2}{\sqrt{2} + \sqrt{6}} \] Вычисляем \( P \) и затем \( R \). Таким образом, найдя значения \( P \) и \( R \), вы сможете найти реакции и проверить равновесие. Подставьте численные значения для окончательных вычислений.
