Найти общее сопротивление силу тока напряжение мощности

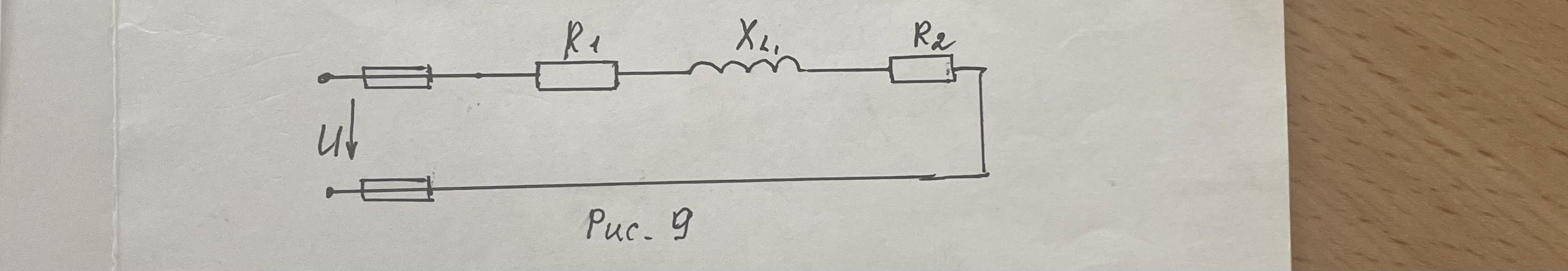

Чтобы решить задачу, давайте подробно разберем её части, опираясь на изображённую схему электрической цепи. На схеме имеется последовательное соединение элементов \( R_1 \), \( X_L \), и \( R_2 \). ### Параметры: - \( R_1 \) и \( R_2 \) — резисторы. - \( X_L \) — индуктивное сопротивление (реактивное сопротивление катушки индуктивности). - \( U \) — напряжение, подаваемое на всю цепь. ### Задача: Найти: 1. Общее сопротивление (импеданс) цепи \( Z \). 2. Силу тока \( I \). 3. Напряжение на каждом элементе. 4. Мощность, потребляемую цепью. ### Решение: #### 1. Общее сопротивление \( Z \): В последовательной цепи общее сопротивление \( Z \) находится как сумма активных и реактивных сопротивлений: \[ Z = R_1 + R_2 + jX_L \] Здесь \( j \) — мнимая единица, используемая для обозначения фазы между компонентами сопротивления. Реальное сопротивление — это \( R_1 + R_2 \), а реактивное — это \( X_L \). Если дана конкретная частота (\( f \)), можно рассчитать \( X_L \): \[ X_L = 2\pi f L \] где \( L \) — индуктивность катушки. #### 2. Сила тока \( I \): Сила тока в цепи находится по закону Ома: \[ I = \frac{U}{|Z|} \] Где \( |Z| \) — модуль полного сопротивления: \[ |Z| = \sqrt{(R_1 + R_2)^2 + X_L^2} \] #### 3. Напряжение на каждом элементе: - На резисторе \( R_1 \): \[ U_{R1} = I \cdot R_1 \] - На резисторе \( R_2 \): \[ U_{R2} = I \cdot R_2 \] - На индуктивности \( X_L \): \[ U_{XL} = I \cdot X_L \] #### 4. Мощность \( P \): Полная мощность в цепи состоит из активной и реактивной мощностей: - Активная мощность (\( P \)) = \( I^2 \cdot R \), где \( R = R_1 + R_2 \) - Реактивная мощность (\( Q \)) = \( I^2 \cdot X_L \) Полная мощность (\( S \)): \[ S = I \cdot U \] Это решение даёт общий подход к нахождению всех заданных параметров. Если будут известны конкретные значения элементов, можно подставить их для вычислений.
