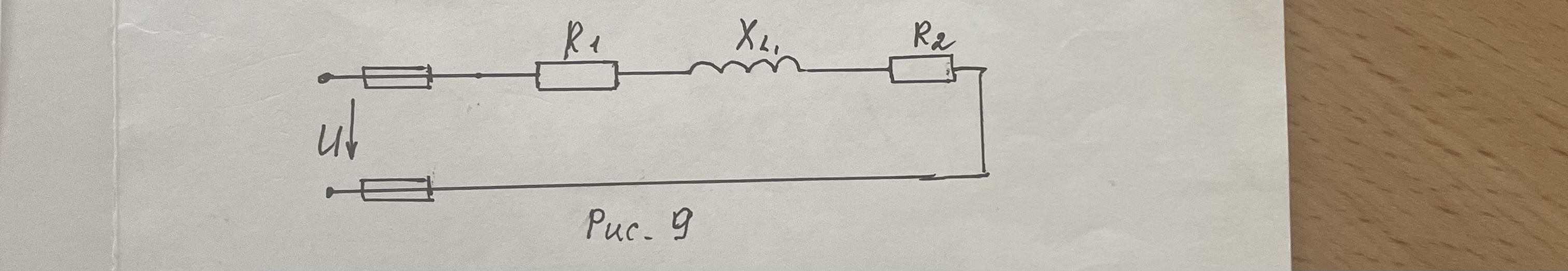

Дано: R1=8ом R2=4ом XL=16 найти: общее сопротивление, напряжение Ur, Ul, Uc, U, мощности P, Q, S

Для решения задачи нам нужно использовать концепции переменного тока и комплексного сопротивления. В цепи с резисторами \( R_1 \), \( R_2 \) и индуктивным сопротивлением \( X_L \) общее сопротивление будет иметь как активную, так и реактивную часть. ### Шаг 1: Найти общее сопротивление 1. **Активные сопротивления**: \( R_1 = 8 \, \text{Ом} \) \( R_2 = 4 \, \text{Ом} \) 2. **Индуктивное сопротивление**: \( X_L = 16 \, \text{Ом} \) 3. **Общее сопротивление (импеданс)** \( Z \) в комплексной форме: \( R_{\text{total}} = R_1 + R_2 = 8 + 4 = 12 \, \text{Ом} \) 4. **Комплексное общее сопротивление**: \( Z = R_{\text{total}} + jX_L = 12 + j16 \, \text{Ом} \) 5. **Модуль общего сопротивления**: \[ |Z| = \sqrt{R_{\text{total}}^2 + X_L^2} = \sqrt{12^2 + 16^2} = \sqrt{144 + 256} = \sqrt{400} = 20 \, \text{Ом} \] ### Шаг 2: Найти напряжения и мощности Для вычислений нам нужно знать ток или напряжение питания цепи, но поскольку нам дано только комплексное сопротивление, предположим, что у нас есть источник напряжения \( U \), и рассмотрим общий подход. 1. **Напряжения на элементах**: - **На резисторе \( R_1 \)**: \( U_{R1} = I \cdot R_1 \) - **На резисторе \( R_2 \)**: \( U_{R2} = I \cdot R_2 \) - **На индуктивности**: \( U_L = I \cdot jX_L \) (Здесь \( I \) — общий ток в цепи, но без начальных данных формулы даны для справки.) 2. **Напряжения в общем**: \( U = I \cdot Z \) 3. **Активная мощность (P)**: \[ P = I^2 \cdot R_{\text{total}} \] 4. **Реактивная мощность (Q)**: \[ Q = I^2 \cdot X_L \] 5. **Полная мощность (S)**: \[ S = I^2 \cdot |Z| \] 6. **Соотношение между мощностями**: \( S = \sqrt{P^2 + Q^2} \) ### Итог Без дополнительной информации об источнике напряжения или тока (например, величины \( U \) или \( I \)), дальнейшие численные расчёты невозможны. Однако, используя данные формулы и подставив своё значение источника напряжения или тока, можно определить все интересующие параметры цепи.
