Построить 3 вида деталей с необходимым разрезом

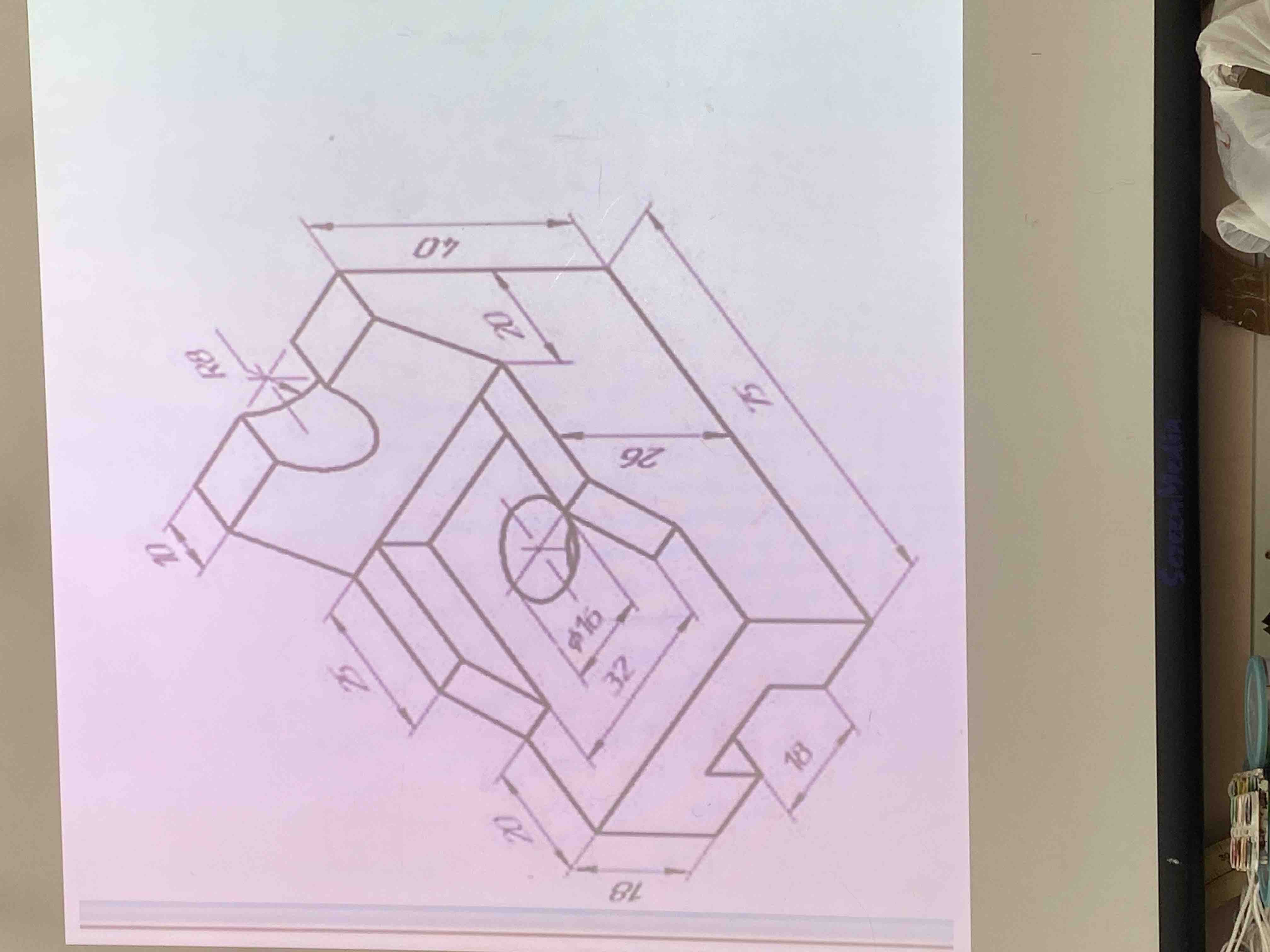

Для создания чертежей с разрезами по представленному изображению, следуем следующим шагам. Предположим, что нам нужно создать три вида: фронтальный вид, вид сверху и боковой вид с необходимыми разрезами. ### Шаг 1: Фронтальный вид с разрезом 1. **Определите разрез.** - Присмотритесь к сложным элементам: выемке и центральному отверстию. - Разрез можно выполнить по вертикальной оси симметрии детали. 2. **Начертите внешний контур.** - Верхняя часть имеет прямоугольную форму с закруглением R8. - Отметьте высоту и ширину детали: 70 мм и 40 мм соответственно. 3. **Добавьте внутренние элементы.** - Отметьте центральное отверстие диаметром 32 мм. - Отразите выемку на поверхности, глубина которой 26 мм. - Добавьте закругление R8. ### Шаг 2: Вид сверху 1. **Начертите внешний контур.** - Отметьте размеры длины и ширины: 120 мм и 70 мм соответственно. 2. **Добавьте внутренние элементы.** - Отразите центральное отверстие. - Покажите прямоугольные углубления и выемки. - Обратите внимание на наличие вырезов и выступов на поверхности. ### Шаг 3: Боковой вид с разрезом 1. **Определите ось разреза.** - Выберите проходящую вертикально через центр отверстия. 2. **Начертите контур боковой части.** - Высота 40 мм, от основания до верхней точки. 3. **Добавьте детали разреза.** - Отобразите форму и положение отверстия и выемки. - Покажите толщину стенок и другие важные внутренние элементы. ### Оформление чертежа 1. **Размещение видов.** - Разместите виды на чертеже в привычной для машиностроительных чертежей ориентации. 2. **Обозначения.** - Нанесите все необходимые размеры и обозначения, включая радиусы, диаметры и глубину. 3. **Дополнительные детали.** - Используйте штриховку для разреза, чтобы указать материалы различной плотности или уровень обращения с компонентами. Таким образом, вы сможете создать точные чертежи детали с разрезами, что позволит более ясно понять ее структуру и функциональные элементы.
