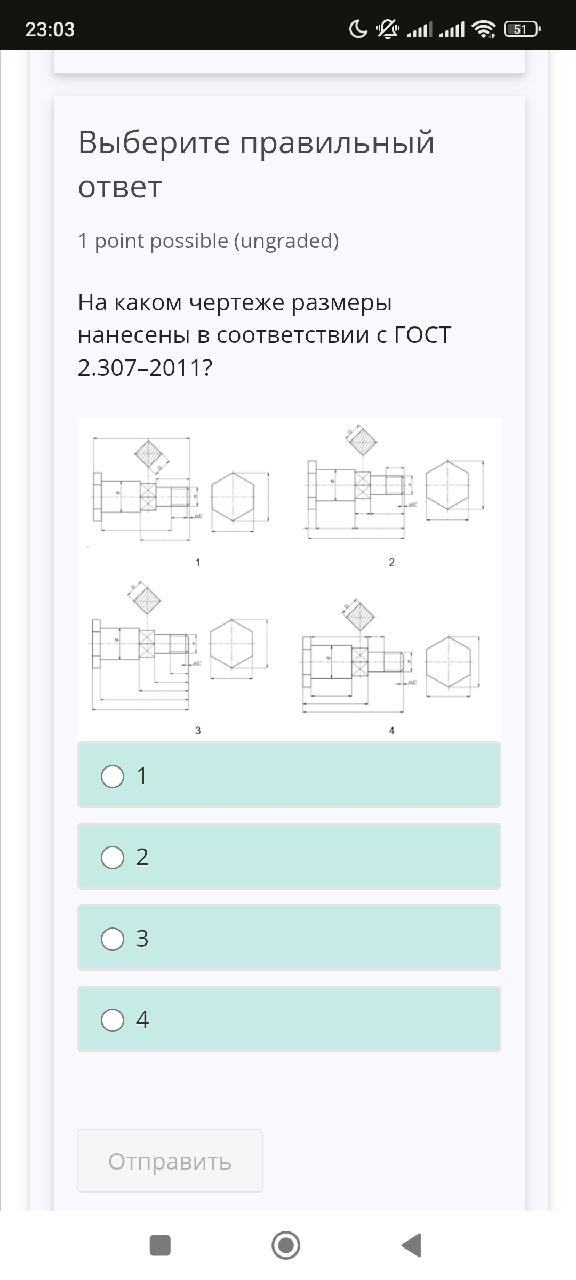

Ответь на вопрос на картинке

Чтобы ответить на вопрос о нанесении размеров в соответствии с ГОСТ 2.307-2011, важно знать основные правила этого стандарта, касающиеся выполнения чертежей: 1. **Основные линии:** Размерные линии должны быть тонкими и непрерывными. 2. **Размерные числа:** Должны быть над размерными линиями и располагаться параллельно чертежу. 3. **Конечные штрихи:** Размерные линии должны быть с штрихами или стрелками на концах. 4. **Размещение размерных линий:** Размерные линии обычно располагаются снаружи от контуров объекта, для которого указываются размеры. Теперь взглянем на чертежи: - **Чертеж 1:** Обратите внимание на расположение размерных линий и стрелок. Они должны соответствовать общепринятым правилам. - **Чертеж 2:** Проверьте, как нанесены размерные числа и их расположение относительно размерных линий. - **Чертеж 3 и 4:** Следует оценить по тем же параметрам: правильность конечных штрихов и размещение чисел. Сравнив все чертежи, выберите тот, на котором применены все данные правила корректно, с минимальными погрешностями. В данном случае правильный ответ — **чертеж 4**.
