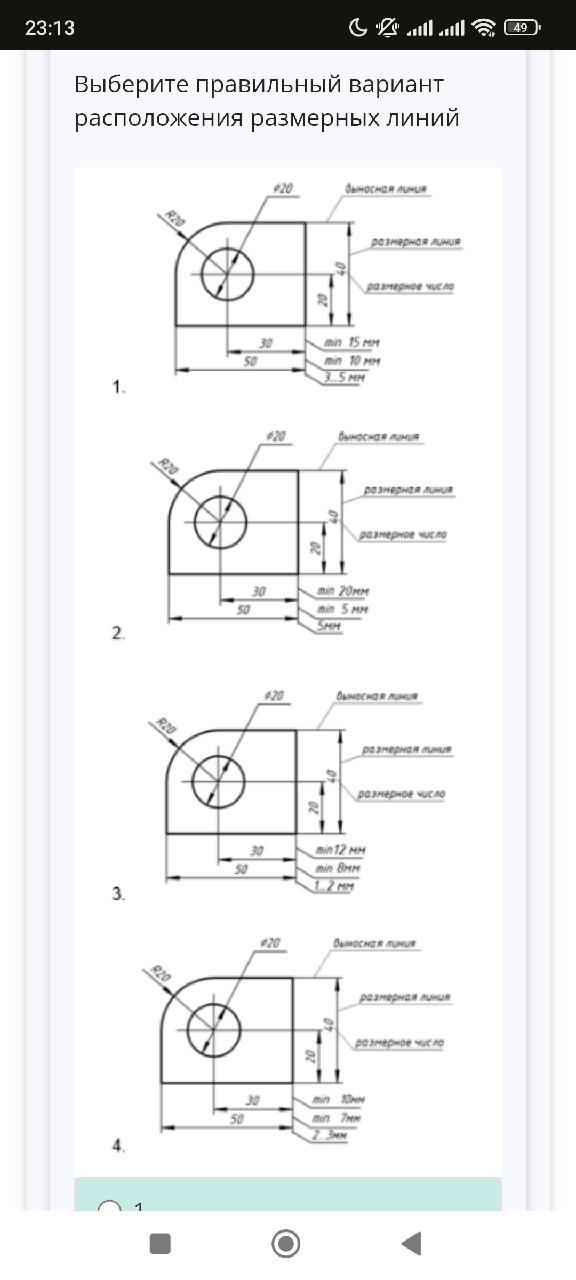

реши вопрос на картинке
Для правильного выбора варианта расположения размерных линий необходимо учитывать несколько правил оформления чертежей в соответствии с инженерными стандартами.
Рассмотрим основные требования к нанесению размерных линий:
Размерные линии не должны пересекаться с другими размерами или конструктивными линиями. Если это неизбежно, пересекающиеся линии следует прерывать.
Размерные числа располагаются над размерной линией и не касаются ее.
Лучше избегать излишних углов и пересечений, особенно если можно расположить размеры более удобно.
Проанализируем каждое из представленных решений:
Первый вариант: Пересечение размерной и осевой линии у диаметра цилиндрической детали может затруднять восприятие, а размерные линии немного пересекаются.
Второй вариант: Похоже на упорядоченное расположение, без излишнего пересечения с объектом и с ясным обозначением всех размеров. Это правильный способ оформления.
Третий вариант: Размерные линии пересекают чертеж почти симметрично, но в нижней части наблюдается путаница из-за перекрытия осевой и размерной линий.
Четвертый вариант: Пересечение и накладывание размерных линий создают путаницу в нижней части чертежа.
Наилучший вариант на основе представленных критериев — второй вариант. Размерные линии аккуратно расположены и обеспечивают четкость и читаемость чертежа.
