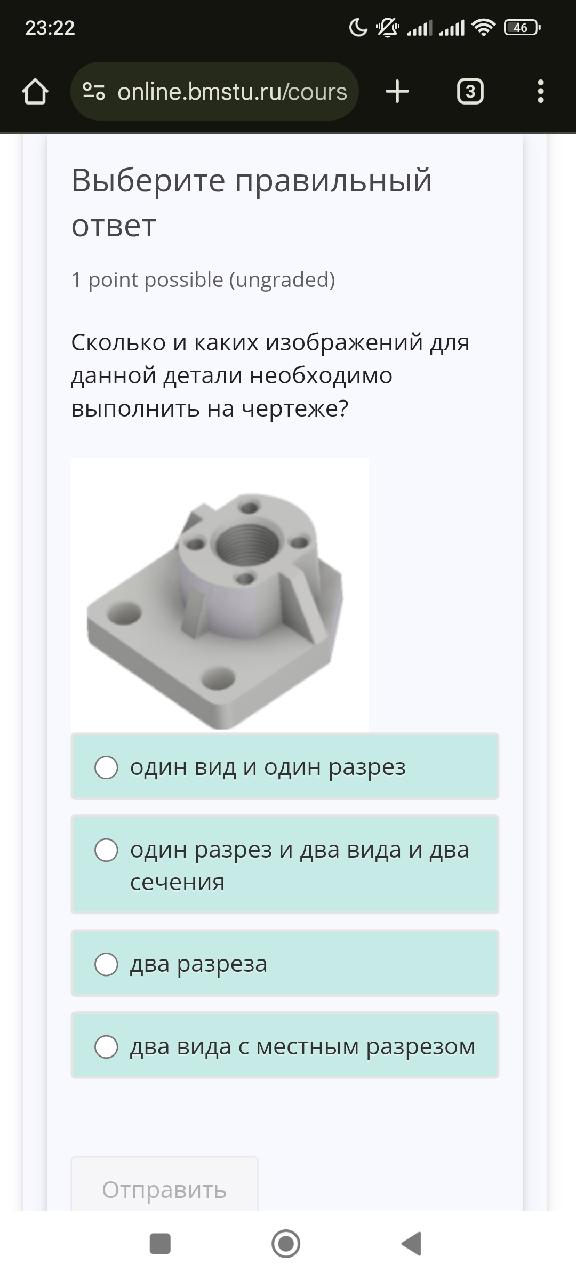

На изображении показана задача, связанная с техническим черчением. Требуется определить, сколько и каких изображений для детали необходимо выполнить на чертеже.

Объяснение:

1. Виды и разрезы:

   • Вид — изображение детали под определённым углом без внутренней структуры.
   • Разрез — изображение внутренней структуры детали, полученной при воображаемом разрезании.

2. Анализ детали:

   • Деталь на изображении имеет сложную форму с центральным отверстием. Чтобы понять внутреннюю структуру, вид спереди может быть недостаточен.
   • Для полной ясности обычно делается вид сверху и вид спереди.
   • При наличии центрального отверстия и других скрытых элементов часто требуется использовать разрезы.

3. Выбор правильного ответа:

   • Чаще всего для подобных деталей используются два вида (например, спереди и сверху) и один разрез, чтобы четко показать внутренние элементы конструкции.
   • Однако, может потребоваться также использовать местный разрез для более детального изображения конкретной части детали.

Ответ:

И правильный ответ — “два вида и один разрез”. Это позволяет наиболее полно показать конструкцию детали, учитывая скрытые элементы.
