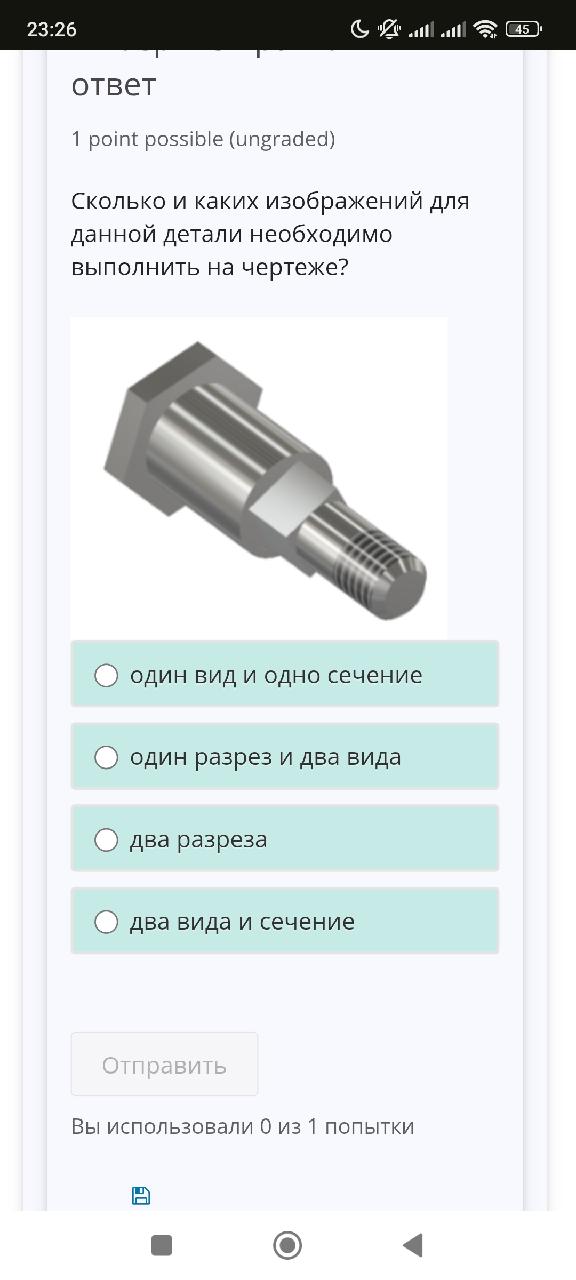

Для решения данной задачи, мы должны рассмотреть представленный чертеж, чтобы определить, сколько видов, разрезов и сечений нужно выполнить, чтобы полностью отобразить деталь.
Рассмотрение задачи:
Вид детали:
- Изображенная деталь имеет сложную форму, включающую шестиугольную головку и резьбовую часть.
- Очевидно, что одного вида (например, сверху или сбоку) будет недостаточно, чтобы отобразить ее полностью.
Разрезы и сечения:
- Чтобы показать внутренние конструкции, такие как изменения диаметра или внутренние резьбы, требуется разрез.
- Сечения используются для детализации определенных участков.
Логика выбора:
Один вид и одно сечение: Маловероятно для такой сложной детали, это не обеспечит полной информации.
Один разрез и два вида: Вполне вероятный вариант, так как разрез обеспечит видимость внутренней структуры, а два вида дадут полное представление о внешней конструкции.
Два разреза: Для данной детали это избыточно, поскольку разрезы уже дают достаточную информацию, а один разрез и несколько видов будет эффективнее.
Два вида и сечение: Хороший вариант, но менее предпочтительный из-за сложности деталей, требующих внутренней видимости.
Итог:
Один разрез и два вида — это будет наиболее подходящий вариант. Разрез покажет внутренние детали, а два вида (например, спереди и сбоку) дадут полное представление о внешних формах и размерах детали.
