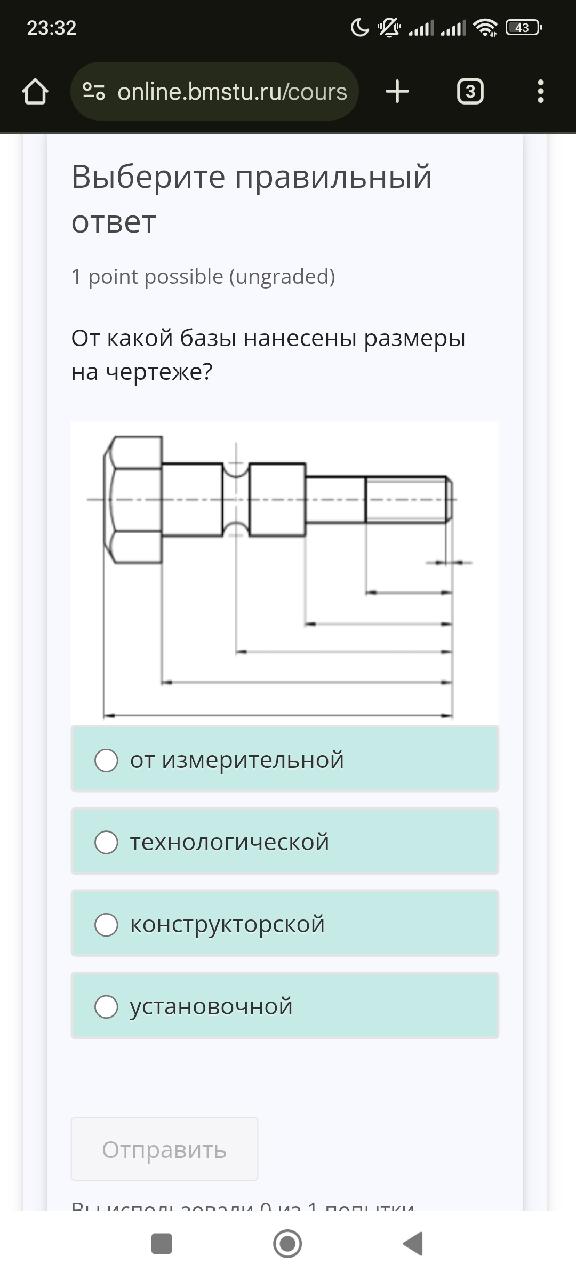

На изображении показан чертеж с нанесенными размерами. Давайте разберем, от какой базы нанесены размеры.
Измерительная база: Это точка или линия, от которой измеряются размеры, чтобы контролировать их фактическое исполнение в процессе производства.
Технологическая база: Это используется для позиционирования заготовки в процессе обработки, чтобы обеспечить соответствие производственного процесса заданным параметрам.
Конструкторская база: На чертежах обозначает исходную точку или плоскость, от которой проектировщик откладывает все размеры. Обычно это какой-то важный элемент изделия.
Установочная база: Служит для правильного позиционирования детали в приспособлении или на станке.
На предложенном фрагменте чертежа мы видим, что размеры нанесены от осевой линии (которая проходит через центр детали). Такая линия обычно является конструкторской базой, так как она обеспечивает симметрию и задает исходную точку для всех остальных размеров.
Таким образом, правильный ответ: конструкторской.
