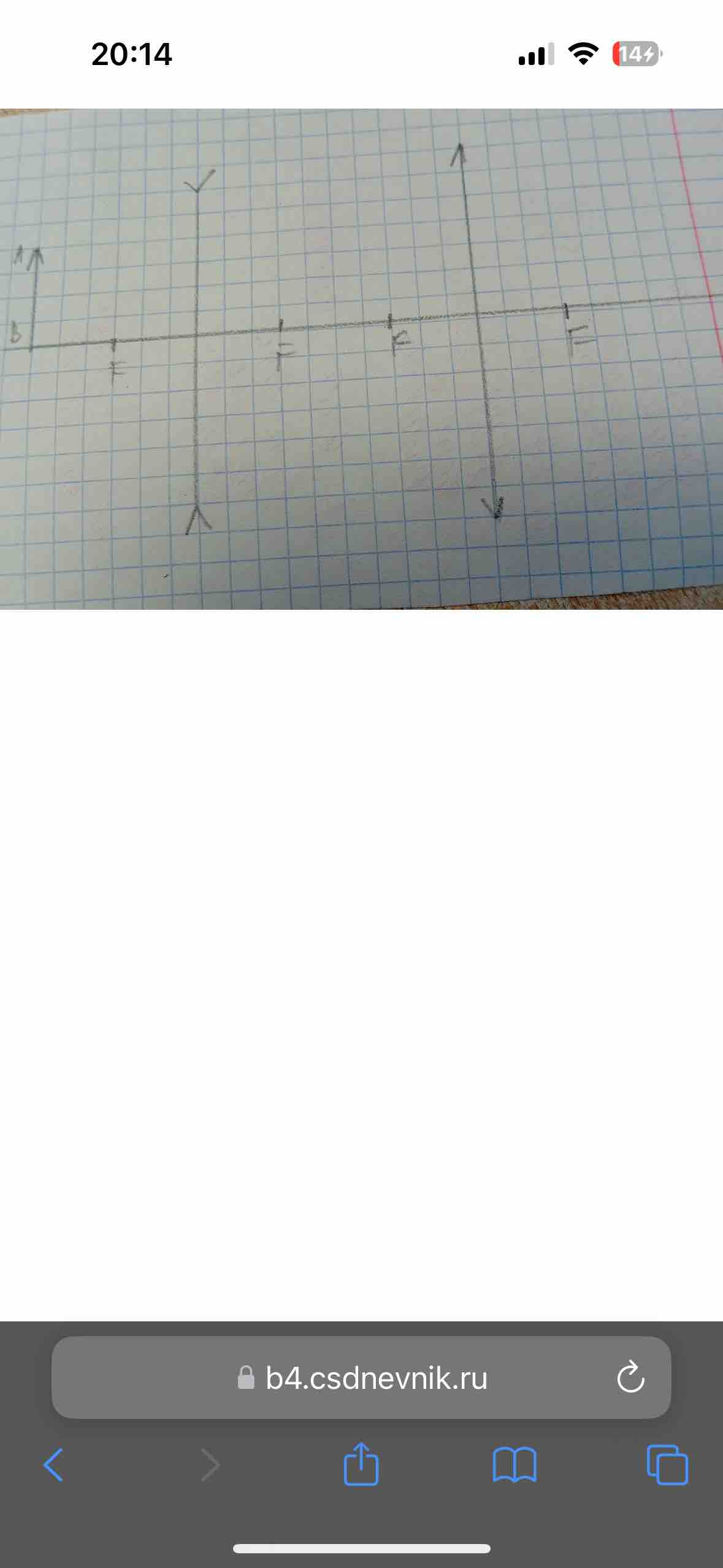

построить изображение в системе линз

Чтобы построить изображение в системе линз, сперва определим основные параметры, которые нужно учитывать:

1. Главная оптическая ось (ГОО): Это прямая, проходящая через центр линзы перпендикулярно её поверхности.

2. Фокусное расстояние (F): Это расстояние от центра линзы до её фокуса. Обозначим это как \( F \) и \(-F\) для симметрии.

3. Предмет (AB): Объект, изображение которого нужно построить.

Теперь по шагам:

1. Луч через центр линзы:

   • Проведите прямую линию от верхней части предмета (точки A) через центр линзы. Этот луч проходит через линзу без преломления.

2. Луч параллельный ГОО:

   • Начнем от верхней точки предмета (A) и проведем луч параллельно главной оптической оси.
   • После прохождения через линзу, луч преломится и пойдет через фокус на другой стороне линзы (\( F \)).

3. Луч через фокус:

   • Проведите луч, идущий от верхней части предмета (A), через фокус перед линзой (\(-F\)).
   • Этот луч после прохождения через линзу станет параллельным главной оптической оси.

4. Точка пересечения:

   • После прохождения через линзу, лучи пересекутся. Точка пересечения всех преломленных лучей даст верхнюю часть изображения (точку \( A' \)).
   • Чтобы найти нижнюю часть изображения (\( B' \)), просто перенесите его от оси оптик в ту же точку, что и нижняя часть исходного предмета (здесь она на оси).

Результат:

• Если линза собирающая и предмет находится дальше фокуса, изображение будет уменьшенным, перевернутым и действительным.
• Если линза рассеивающая, изображение всегда будет уменьшенным, прямым и мнимым.

Обратите внимание на расстояния и тип линзы, чтобы точно определить характер изображения.
