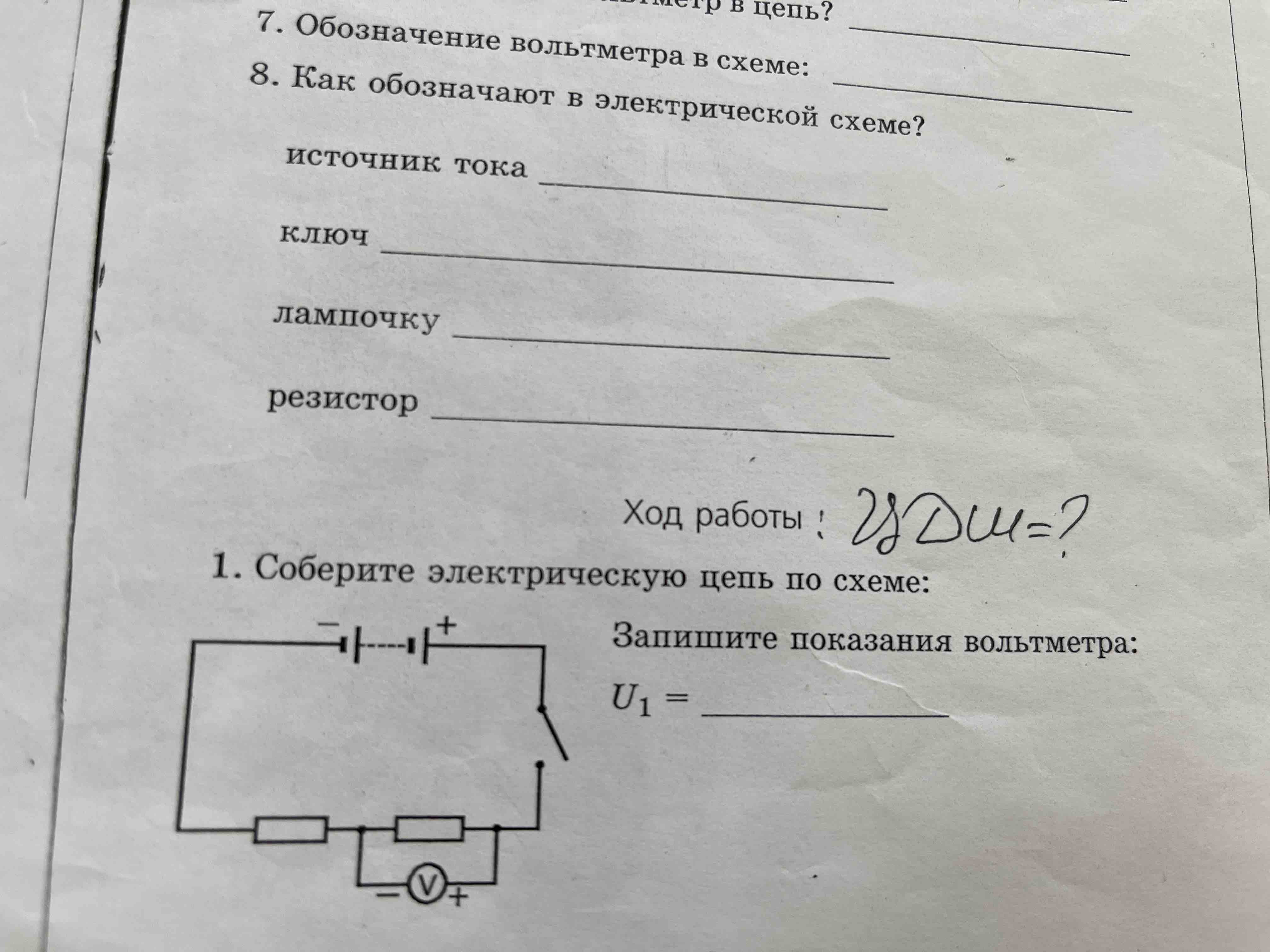

В представленной задаче необходимо разобраться с элементами электрической схемы и провести эксперимент для замера напряжения. ### Шаг 1: Анализ схемы На изображении показана простая электрическая цепь, состоящая из следующих элементов: 1. **Источник тока** (обозначен как '— I +') - это, вероятно, батарейка или другой источник постоянного тока. 2. **Ключ** - символ, обозначающий выключатель. Он используется для замыкания или размыкания цепи. 3. **Лампочка** - элемент, через который течет ток и который светится при этом. 4. **Вольтметр** (обозначен как 'V') - прибор, предназначенный для измерения напряжения в цепи. 5. **Резистор** - элемент, создающий сопротивление в цепи. ### Шаг 2: Обозначение элементов в цепи В задании предлагается определить обозначения: 7. **Вольтметр в схеме** - обычно обозначается буквой 'V' в круге. 8. **Электрическая схема** - Источник тока - батарейка (обозначен как '— I +'). - Ключ - символ в виде размыкающегося контакта. - Лампочка - обычно изображается как круг с крестиком внутри. - Резистор - прямоугольник или линия с зигзагом. ### Шаг 3: Сборка схемы и замер напряжения 1. **Соберите электрическую цепь** по схеме: - Подключите источник тока, лампочку и резистор последовательно. - Вольтметр подключается параллельно элементу, напряжение на котором необходимо измерить (в данном случае, возможно, лампочке или резистору). 2. **Замерьте напряжение**: - Замыканием ключа (включив выключатель) запускаем ток в цепи. - Вольтметр покажет напряжение (\(U_1\)), которое необходимо записать в ответе. При сборке цепи следите, чтобы все контакты были хорошо соединены, а вольтметр подключен правильно (параллельно нужному элементу). Если есть вопросы или что-то непонятно, пожалуйста, уточняйте!
