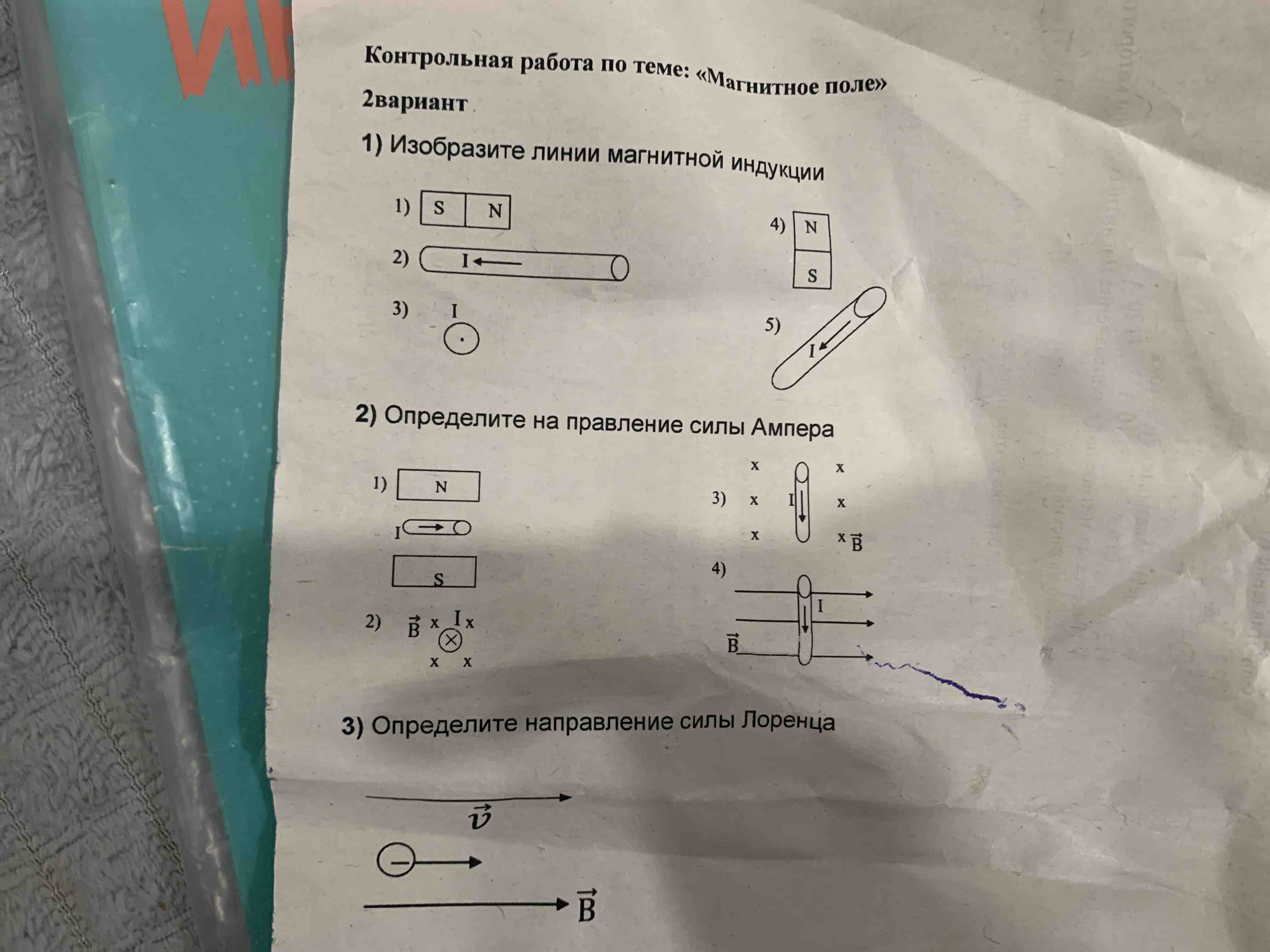

1)изобразите линии магнитной индукции 2)определите направление сила Ампера 3)определите направление силы Лоренца
Чтобы решить задачи, давайте разберемся с каждым пунктом по отдельности.
1) Изобразите линии магнитной индукции
Линии магнитной индукции (магнитные линии поля) выходят из северного полюса магнита и входят в южный. Внутри магнита линии проходят от южного к северному полюсу. Они не пересекаются и более плотны там, где магнитное поле сильнее.
- Для прямого магнита: линии выходят из северного полюса и входят в южный.
- Для токового проводника: используйте правило правой руки — если обхватить проводник правой рукой, поместив большой палец в направлении тока, то пальцы покажут направление линий магнитной индукции.
2) Определите направление силы Ампера
Сила Ампера действует на проводник с током в магнитном поле. Направление силы определяется с помощью правила левой руки:
- Расположите левую руку так, чтобы линии магнитного поля входили в ладонь, четыре выпрямленных пальца показывали направление тока, а отогнутый большой палец покажет направление силы.
3) Определите направление силы Лоренца
Сила Лоренца действует на заряженную частицу в магнитном поле. Для ее определения также используется правило левой руки, но с учетом движения частицы:
- Расположите левую руку так, чтобы линии магнитного поля входили в ладонь, четыре пальца указывали направление движения положительно заряженной частицы (для отрицательной в противоположную сторону), а отогнутый большой палец покажет направление силы.
Эти правила позволяют определить направление действия сил и ориентацию магнитных линий. Если у вас есть конкретные примеры из изображений, следуйте указанным методам, чтобы решить задачу правильно.
