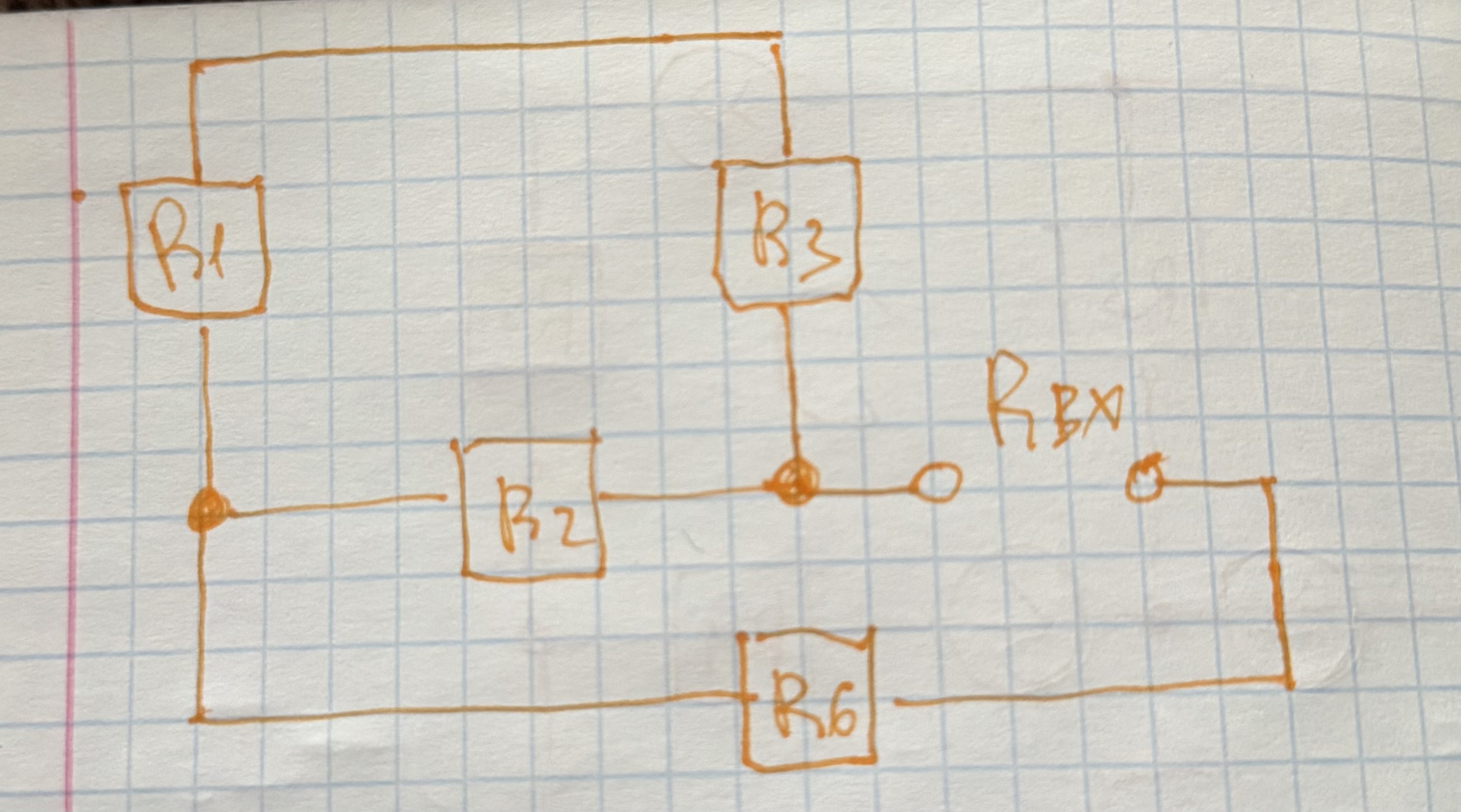

Какие из резисторов R1, R2, R3, R6 соединены последовательно, а какие параллельно?

Чтобы определить, какие резисторы соединены последовательно, а какие — параллельно, нужно рассмотреть схему и понять, как именно они связаны. ### Понятия: 1. **Последовательное соединение**: Резисторы соединены друг за другом. Весь ток, проходящий через один резистор, проходит и через другой. В этом случае суммарное сопротивление \( R_{\text{общ}} \) равно сумме сопротивлений: \[ R_{\text{общ}} = R_1 + R_2 + \ldots \] 2. **Параллельное соединение**: Резисторы подключены к одним и тем же узлам, и напряжение на них одинаковое. Суммарное сопротивление \( R_{\text{общ}} \) рассчитывается по формуле: \[ \frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots \] ### Анализ схемы: 1. **Резисторы R1 и R3**: - Они подключены к одному и тому же узлу в верхней части схемы, что свидетельствует о параллельном соединении. Напряжение на них одно и то же, так как они подключены между одинаковыми точками в цепи. 2. **Резисторы R2 и R6**: - Они соединены между двумя разными узлами, проходя один за другим, что означает последовательное соединение. Ток через R2 проходит и через R6. ### Результат: - **Параллельно** соединены: R1 и R3. - **Последовательно** соединены: R2 и R6. Таким образом, схема состоит из параллельной ветви резисторов R1 и R3, и последовательной ветви из резисторов R2 и R6.
