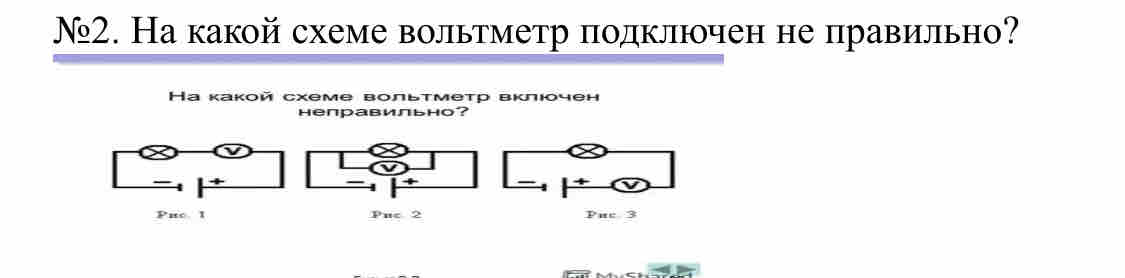

На какой схеме вольтметр подключен не правильно?

Задача заключается в определении неверного подключения вольтметра на представленных схемах. ### Основные принципы использования вольтметра: 1. **Вольтметр** измеряет разность потенциалов (напряжение) и всегда подключается **параллельно** к элементу, напряжение которого необходимо измерить. ### Анализ схем: - **Рисунок 1:** Вольтметр подключен параллельно лампе. Это правильное подключение, так как вольтметр измеряет напряжение на лампе. - **Рисунок 2:** Вольтметр подключен правильно, параллельно лампе, измеряя ее напряжение. - **Рисунок 3:** Вольтметр подключен **последовательно** с лампой. Это неправильное подключение, так как вольтметр должен измерять напряжение, а не быть частью цепи для протекания тока. ### Вывод: - На **рисунке 3** вольтметр подключен неправильно. Он не должен быть частью последовательной цепи, так как это приведет к неверным показаниям и изменит работу цепи. Вольтметры всегда нужно подключать параллельно к элементу, напряжение которого измеряется.
