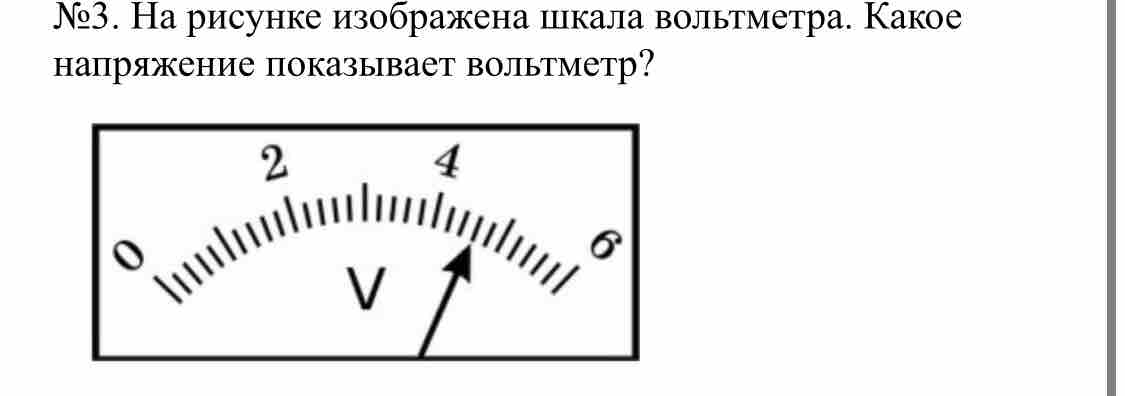

На рисунке изображена шкала вольтметра. Какие напряжения показывает вольтметр?

Чтобы определить напряжение, которое показывает вольтметр, нужно внимательно рассмотреть шкалу прибора.

1. Анализ шкалы:

   • Шкала имеет отметки: 0, 2, 4, 6.
   • Между этими отметками есть еще 4 промежуточных деления.

2. Определение стоимости деления:

   • Диапазон между отметками 0 и 2 разделен на 5 делений (включая начальную и конечную отметки).
   • Разница между 0 и 2 равна 2 вольтам.
   • Следовательно, каждое деление равно \( \frac{2 \text{ В}}{5} = 0.4 \text{ В} \).

3. Определение показаний вольтметра:

   • Стрелка указывает на второе деление после отметки 4.
   • Значение, соответствующее отметке 4: 4 В.
   • Добавим два деления по 0.4 В к 4 В: \( 4 \text{ В} + 2 \times 0.4 \text{ В} = 4.8 \text{ В} \).

Таким образом, вольтметр показывает напряжение 4.8 В.
