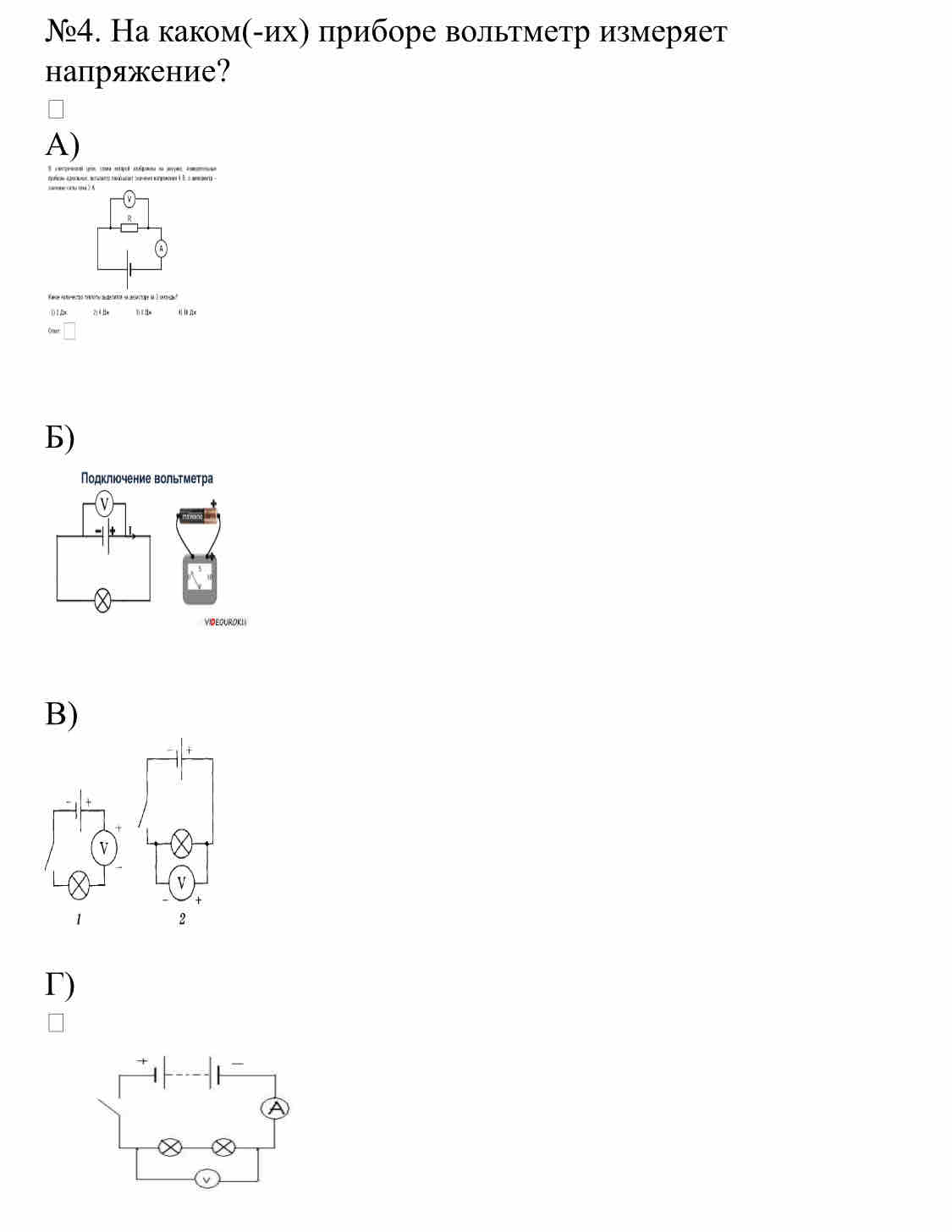

На каком(-их) приборе вольтметр измеряет напряжение?

Для определения того, на каких приборах вольтметр правильно измеряет напряжение, нужно понимать, что вольтметр всегда подключается параллельно к той части цепи, напряжение на которой требуется измерить. Рассмотрим каждый из вариантов: - **А)** Здесь вольтметр подключен параллельно резистору. Это правильное подключение, поскольку вольтметр измеряет напряжение на резисторе. - **Б)** Вольтметр подключен последовательно. Это неверное подключение. Вольтметр так не измеряет напряжение, так как он должен быть параллельно. - **В)** Вольтметр также подключён параллельно лампочке, что является правильным подключением для измерения напряжения на лампочке. - **Г)** Здесь вольтметр корректно подключен параллельно источнику питания, поэтому может правильно измерить напряжение источника. Таким образом, вольтметр правильно измеряет напряжение в вариантах А, В и Г.
