Начерти вид сбоку вид спререди

Для решения этой задачи, нужно сделать два ортогональных вида: вид спереди и вид сбоку. Давайте разберём это по шагам.

1. Определение элементов фигуры:

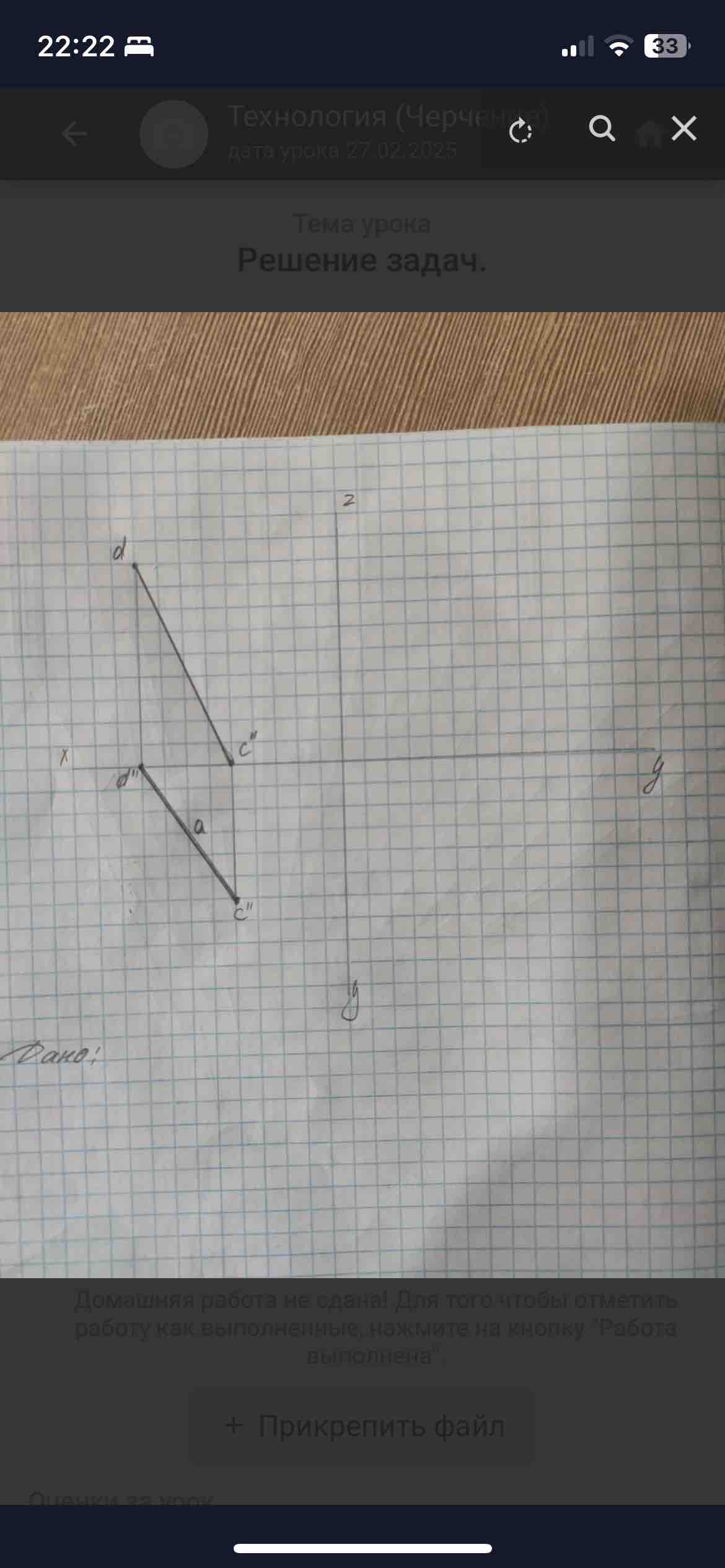

   Из изображения видно, что у вас есть треугольник с вершинами \(a\), \(b\), \(c\), и дополнительные точки \(d\) и \(e\). Эти координаты и линии показывают проекции точек на разные оси.

2. Начертание вида спереди:

   • Видите прямую линию \(a\) к \(b\): перенесите её в проекцию по вертикальной линии. Это даст вертикальную составляющую.
   • Линия \(b\) к \(c\): добавьте горизонтальную линию, исходя из их высот на оси.
   • Линии между точками и их проекциями: если задана глубина, отобразите её через короткие линии к оси.

3. Начертание вида сбоку:

   • Используйте ось Y и Z: опирайтесь на сечения на этих осях.
   • Перенесите точки: следите, чтобы соотношения по высоте и глубине объектов сохранились.
   • Свяжите линии: все прямые линии и углы должны сопоставляться с изначальными.

4. Проверка результата:

   Убедитесь, что все точки на видах отражают правильные позиции, что все линии остаются в масштабе, и что не упустили ни одну важную деталь.

Рисование разных проекций помогает лучше понять трёхмерную форму объекта, что особенно актуально в черчении и технических дисциплинах.
