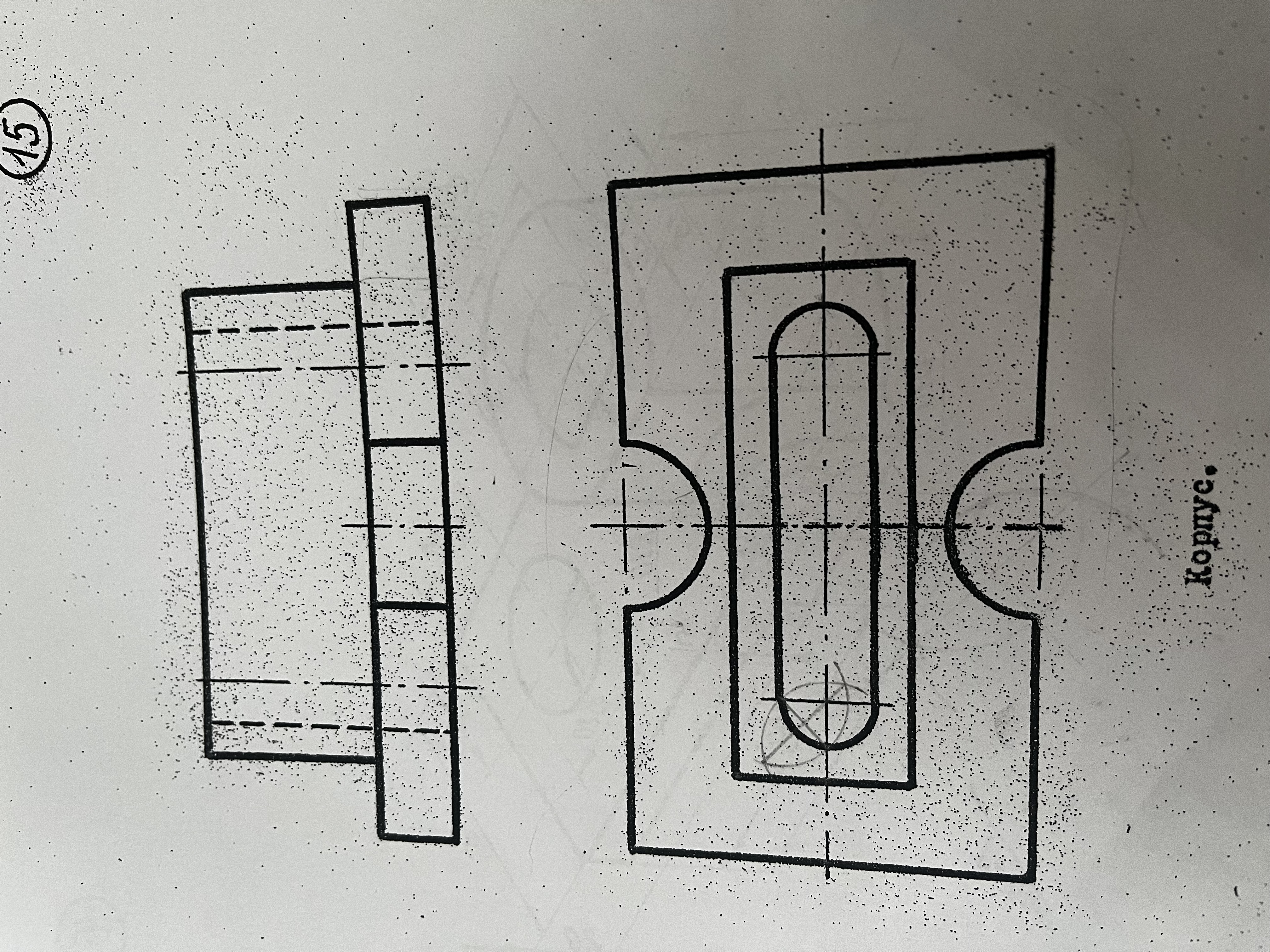

Построить аксонометрический чертеж по двум видам

Для построения аксонометрического чертежа на основе представленных видов, следуйте этим шагам:

Определение проекционного направления

1. Виды на чертеже:
   • Вид сверху: Показывает общую форму и расположение элементов.
   • Вид спереди: Показывает детали высоты и формы.

Построение аксонометрического чертежа

2. Выбор типа аксонометрии:

   • Для простоты используем изометрическую проекцию, где углы между осями составляют 120 градусов.

3. Построение осей:

   • Нарисуйте три оси, X, Y и Z, сходящиеся в одной точке. Углы между осями должны составлять 120 градусов.

4. Построение основного контура:

   • Начните с основной формы детали, используя вид сверху для определения размеров в X и Y, и вид спереди для размеров по Z.
   • Основная форма включает в себя прямоугольник с вырезами в центре.

5. Обозначение вырезов:

   • Используя вид сверху, обозначьте вырез в виде длинного прямоугольника по центру контура.
   • Используйте вид спереди для информации о глубине и форме.

6. Детализация элементов:

   • Добавьте на чертёж видимые ребра вырезов.
   • Учитывайте, что на изометрическом чертеже линии масштабируются одинаково по всем осям.

7. Тени и штриховка:

   • Для визуализации объёмности можно добавить тени на боковых сторонах.

Проверка работы

8. Проверка соответствия:
   • Сопоставьте получившийся чертеж с исходными видами, чтобы убедиться в точности размеров и форм.

Эти шаги помогут построить точный аксонометрический чертеж по представленным видам. Если у вас есть ещё вопросы или нужна помощь в деталях, уточните их, пожалуйста.
