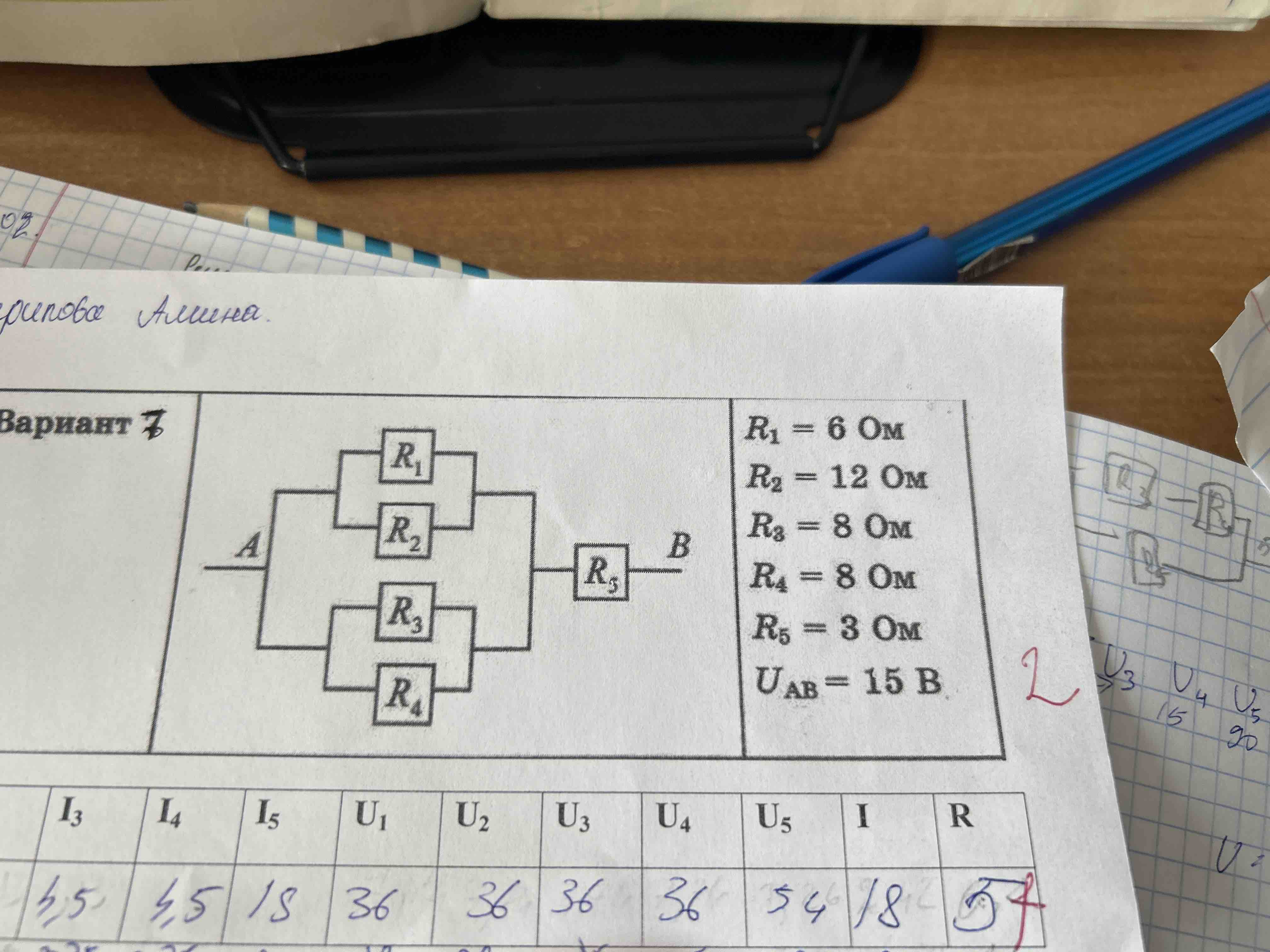

Еще плюс R общ=5 найдите i1 i2 i3 i4 i5 u1 u2 u3 u4 u5 I общ знач что r1=6 r2=12 r3=8 r4=8 r5=3 uab =15

Для решения этой задачи рассмотрим электрическую цепь, изображённую на схеме. На ней даны значения сопротивлений \( R_1 = 6\, \text{Ом}, R_2 = 12\, \text{Ом}, R_3 = 8\, \text{Ом}, R_4 = 8\, \text{Ом}, R_5 = 3\, \text{Ом} \) и напряжение \( U_{AB} = 15\, \text{В} \). Общий эквивалентный резистор \(\text{R общ} = 5\, \text{Ом}\). ## Шаг 1: Определение общего тока (\(I_{общ}\)) Так как известна напряжение \( U_{AB} \) и эквивалентное сопротивление \(\text{R общ}\), можем найти общий ток: \[ I_{общ} = \frac{U_{AB}}{R_{общ}} = \frac{15}{5} = 3\, \text{А} \] ## Шаг 2: Анализ цепи Мы видим, что в центре схемы расположены два параллельных соединения, которые необходимо рассмотреть. Сначала определим эквивалентное сопротивление для каждой ветви параллельного соединения. ### Расчет сопротивления параллельных ветвей: #### Левая ветвь: - \( R_3 = 8\, \text{Ом} \) и \( R_4 = 8\, \text{Ом} \) соединены последовательно: \[ R_{34} = R_3 + R_4 = 8 + 8 = 16\, \text{Ом} \] #### Правая ветвь: - \( R_5 = 3\, \text{Ом} \) (одно сопротивление; его и используем в расчёте) Тогда эквивалентное сопротивление параллельно соединённых ветвей будет: \[ \frac{1}{R_{параллельное}} = \frac{1}{R_{34}} + \frac{1}{R_5} = \frac{1}{16} + \frac{1}{3} \] \[ \frac{1}{R_{параллельное}} = \frac{3 + 16}{48} = \frac{19}{48} \] \[ R_{параллельное} = \frac{48}{19} \approx 2.53\, \text{Ом} \] ## Шаг 3: Определение вольтажа и токов на каждом резисторе Теперь найдём напряжение и ток на каждом сопротивлении: 1. \( U_{AB} = U_1 = U_2 + U_{параллельное} = 15\, \text{В} \) 2. Через последовательно соединённых \( R_1 \) и \( R_{параллельное} \) течёт ток \( I_{общ} \): - \( U_1 = I_{общ} \times R_1 = 3 \times 6 = 18\, \text{В} \) - \( U_{параллельное} = I_{общ} \times R_{параллельное} \approx 3 \times 2.53 = 7.59\, \text{В} \) Но поскольку \( U_{AB} = 15\, \text{В} \), необходимо проверить расчеты на ошибки, либо возможную расхождение с условиями задачи. Продолжите аналогичные решения, рассматривая расчет токов и напряжений с учётом всех сопротивлений и проверяя схему на возможные ошибки для подтверждения указанного напряжения. Если необходимо будет вносить системное исправление или более детально разбирать резисторы, используйте базовые законы Кирхгофа, чтобы подтвердить правильность параметров.
