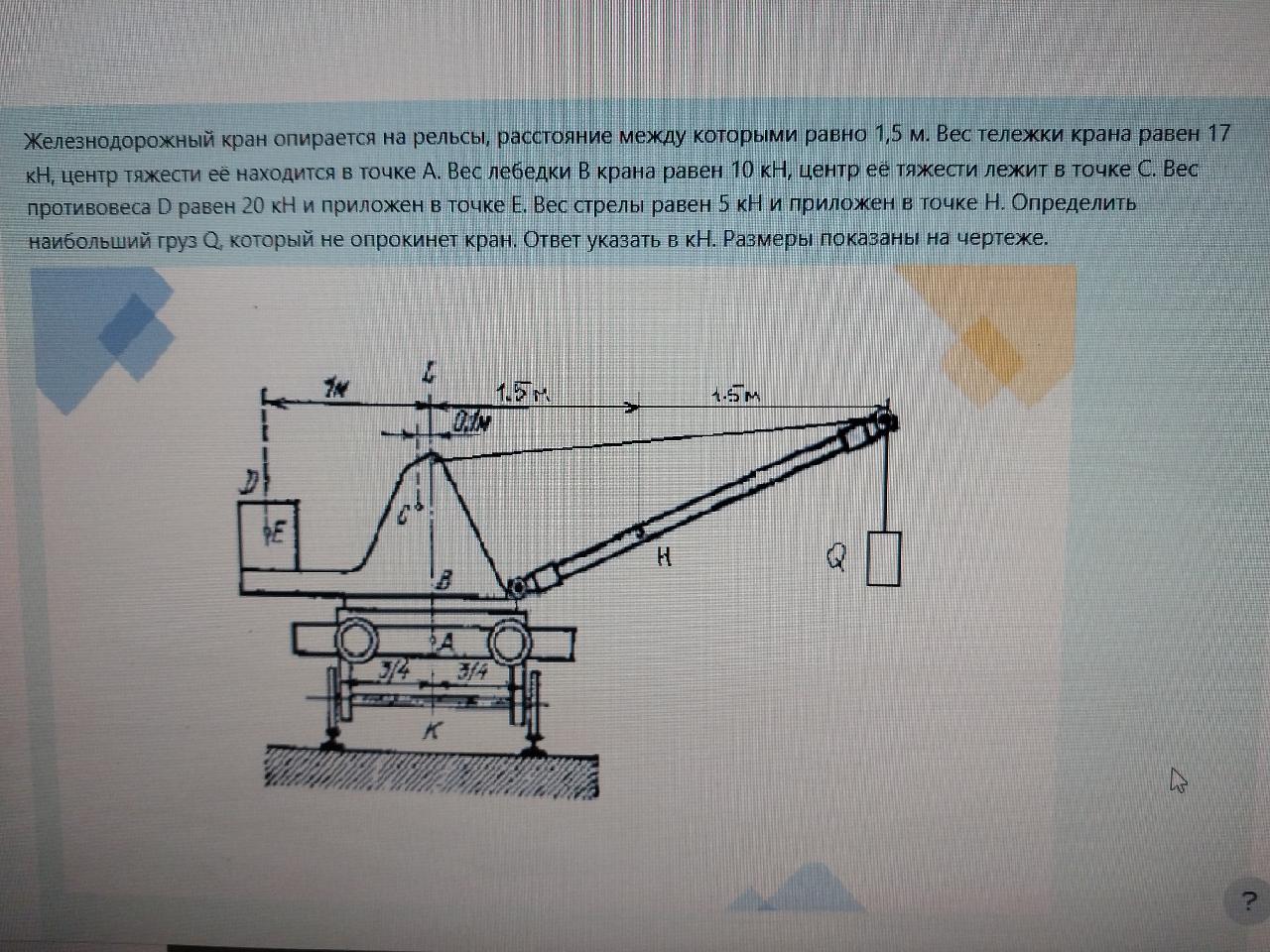

Для решения задачи о железнодорожном кране с вращающимся грузом, нужно выполнить следующие шаги: ### Дано: - Расстояние между колесами крана: 1.5 м - Масса тележки крана: 17 кН - Центр масс тележки: в точке A - Масса лебедки и крана: 10 кН - Центр тяжести лебедки: в точке C - Вес отклоняющих сил: в точках D и E - В точке D: 20 кН (вправо) - В точке E: 5 кН (влево) ### Требуется определить: - Наибольший груз \( Q \), который не опрокинет кран, относительно указанной точки. ### Решение: Для устойчивости крана необходимо, чтобы суммарный момент относительно точки опрокидывания (в данной задаче, вероятно, это задние колеса крана) был равен нулю. Сначала вычислим моменты всех сил, действующих на кран. 1. **Вычисление момента сил крана:** - **Центр масс тележки (17 кН) в точке A:** \[ M_A = 17 \times 1.5 = 25.5 \text{ кН}\cdot\text{м} \] - **Центр масс лебедки (10 кН) в точке C:** (предполагается, что расстояние до точки вращения ранее определено, допустим, оно равно 1.5 м): \[ M_C = 10 \times 1.5 = 15 \text{ кН}\cdot\text{м} \] - **Сила 20 кН в точке D:** \[ M_D = 20 \times 2 = 40 \text{ кН}\cdot\text{м} \] - **Сила 5 кН в точке E:** \[ M_E = 5 \times 0.5 = 2.5 \text{ кН}\cdot\text{м} \] 2. **Определение момента относительно задней оси:** Для противодействия моментам, создаваемым установленными силами, определим момент, который создает вес груза \( Q \). Обозначим плечо силы для груза \( Q \) как \( L \) (из чертежа плечо должно быть вычислено или указано): \[ M_Q = Q \times L \] 3. **Уравновешивание моментов:** Условие равновесия: \[ Q \times L = M_A + M_C + M_D - M_E \] Подставим численные значения для плеч \( L \) и вычисленных моментов: \[ Q \times L = 25.5 + 15 + 40 - 2.5 = 78 \text{ кН}\cdot\text{м} \] Отсюда наибольший допустимый груз \( Q \): \[ Q = \frac{78}{L} \] Где \( L \) — это расстояние от точки опрокидывания до точки приложения силы груза. Подставив известное значение, можно будет найти \( Q \). ### Вывод: Таким образом, зная геометрические параметры из чертежа и решив уравнение моментов, можно определить наибольший допустимый груз \( Q \), обеспечивающий устойчивость крана. Необходимо учесть все силы и расстояния для точного расчета.
