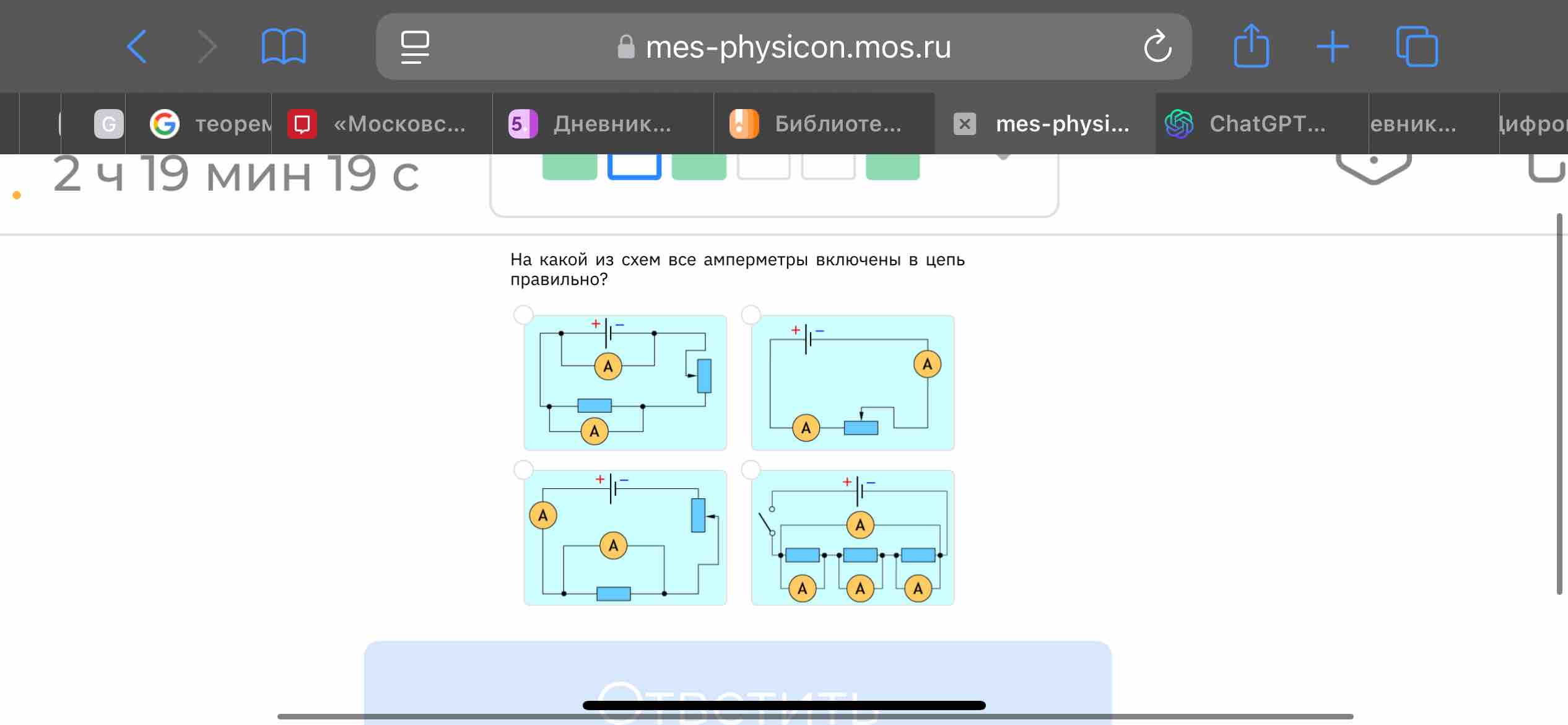

На какой из схем все амперметры включены в цепь правильно?

Амперметр — это прибор, который измеряет силу тока в цепи. Для правильного измерения он должен быть подключен последовательно с тем участком цепи, где нужно измерить ток.

Рассмотрим каждую из схем:

1. Первая схема (верхний левый угол):

   • Один амперметр подключен параллельно резистору.
   • Это неправильно, так как амперметры должны быть подключены последовательно.

2. Вторая схема (верхний правый угол):

   • Оба амперметра подключены последовательно в цепи.
   • Это правильная конфигурация.

3. Третья схема (нижний левый угол):

   • Здесь снова один из амперметров подключен параллельно.
   • Это неправильно.

4. Четвертая схема (нижний правый угол):

   • Все амперметры подключены правильно последовательно.
   • Это тоже правильная конфигурация.

Таким образом, на схемах "второй" (верхний правый угол) и "четвертой" (нижний правый угол) амперметры подключены правильно.
