Реши плиз
Чтобы определить, как соотносятся количества теплоты, выделяющиеся в нагревательных элементах, нужно воспользоваться законом Джоуля-Ленца. Этот закон гласит, что количество теплоты \( Q \), выделяемое на участке цепи, равно:
\[ Q = I^2 \cdot R \cdot t \]
где:
- \( I \) — сила тока,
- \( R \) — сопротивление нагревательного элемента,
- \( t \) — время, в течение которого течет ток.

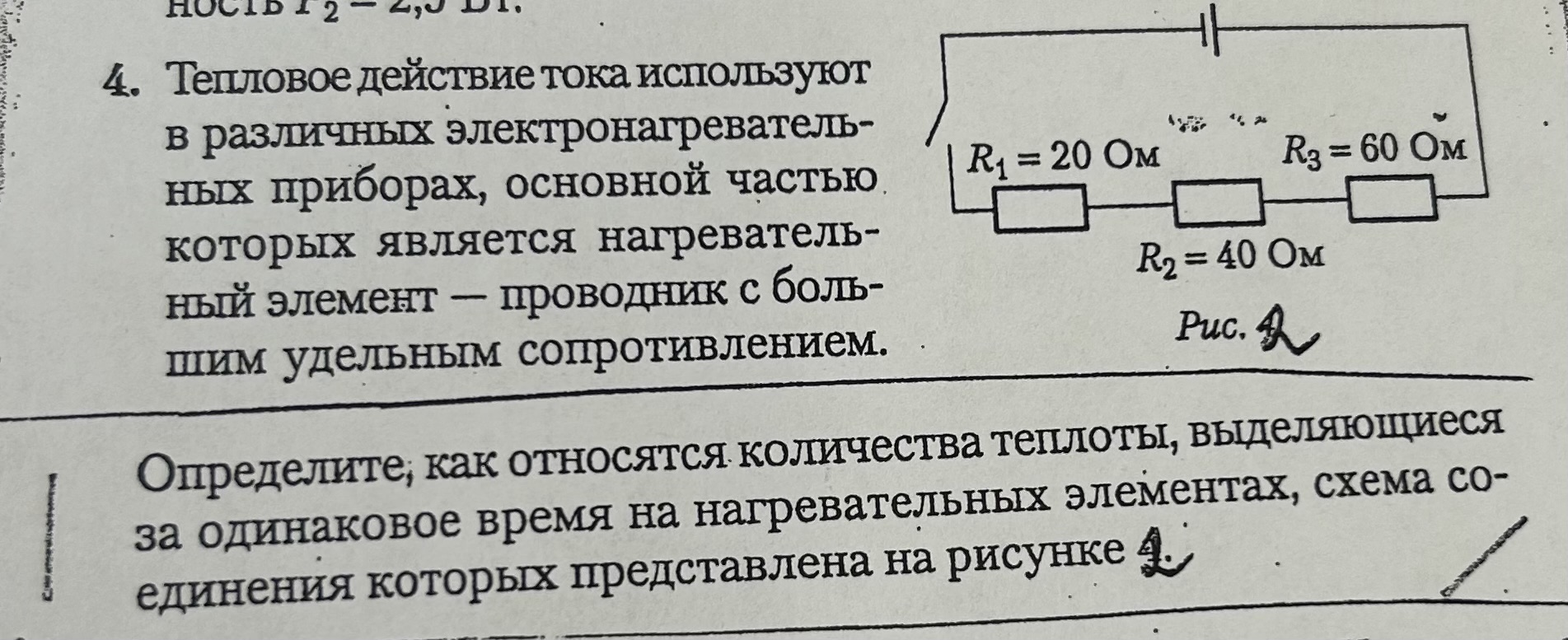

На рисунке представлена схема с резисторами, соединенными последовательно: \( R_1 = 20 \, \Omega \), \( R_2 = 40 \, \Omega \) и \( R_3 = 60 \, \Omega \).
Шаг 1: Найдем силу тока в цепи.
В последовательной цепи сила тока одинаковая во всех резисторах. Сначала найдем общее сопротивление:
\[ R_{\text{общее}} = R_1 + R_2 + R_3 = 20 \, \Omega + 40 \, \Omega + 60 \, \Omega = 120 \, \Omega \]
Допустим, полное напряжение на цепи \( U \) (не задано, оно нам не нужно для нахождения отношения теплот).
Сила тока в цепи равна:
\[ I = \frac{U}{R_{\text{общее}}} \]
Шаг 2: Сравним количество теплоты для каждого резистора.
Так как \( I^2 \) и \( t \) одинаковы для всех резисторов, соотношение выделяемых теплот зависит только от сопротивлений резисторов:
\[ Q_1 = I^2 \cdot R_1 \cdot t \] \[ Q_2 = I^2 \cdot R_2 \cdot t \] \[ Q_3 = I^2 \cdot R_3 \cdot t \]
Соотношение количеств теплоты:
\[ \frac{Q_1}{Q_2} = \frac{R_1}{R_2} = \frac{20}{40} = \frac{1}{2} \]
\[ \frac{Q_2}{Q_3} = \frac{R_2}{R_3} = \frac{40}{60} = \frac{2}{3} \]
\[ \frac{Q_1}{Q_3} = \frac{R_1}{R_3} = \frac{20}{60} = \frac{1}{3} \]
Таким образом, соотношение количеств теплоты, выделяющейся на резисторах \( R_1 \), \( R_2 \) и \( R_3 \), равно \( 1:2:3 \).
