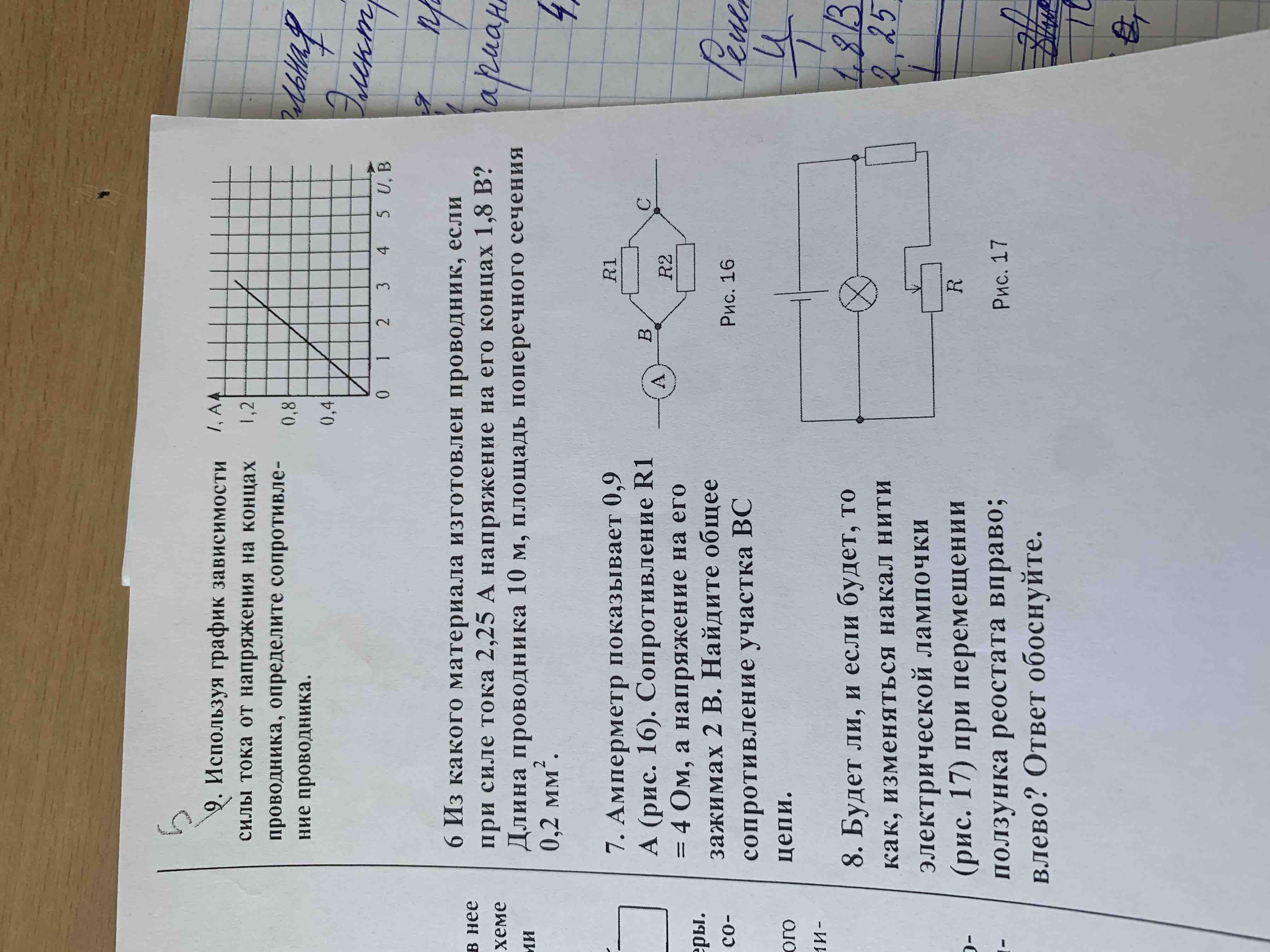

Чтобы определить сопротивление проводника, используя график зависимости силы тока от напряжения, следуйте данному разбору: ### Шаги к решению: 1. **Определение переменных:** - На графике представлены напряжение (U) на оси X и сила тока (I) на оси Y. 2. **Выбор точки на графике:** - Найдите точку на графике, которая соответствует одним из значений напряжения и силы тока. Например, выберем точку, где \( U = 2 \, \text{V} \) и \( I = 0.1 \, \text{A} \). 3. **Формула сопротивления:** - Сопротивление проводника \( R \) определяется по закону Ома: \[ R = \frac{U}{I} \] 4. **Подставьте значения в формулу и вычислите:** \[ R = \frac{2 \, \text{V}}{0.1 \, \text{A}} = 20 \, \text{Ω} \] 5. **Проверка других точек (опционально):** - Для проверки, возьмите другие точки на прямой на графике и убедитесь, что отношение \( \frac{U}{I} \) остается постоянным. Это подтвердит, что прямой участок действительно описывается законом Ома с тем же сопротивлением. ### Итог: Сопротивление проводника \( R \) составляет \( 20 \, \text{Ω} \). Эти шаги позволят вам правильно интерпретировать график и вычислить сопротивление проводника. Если возникают дополнительные вопросы или требуется объяснение разных аспектов решения, не стесняйтесь уточнять!
