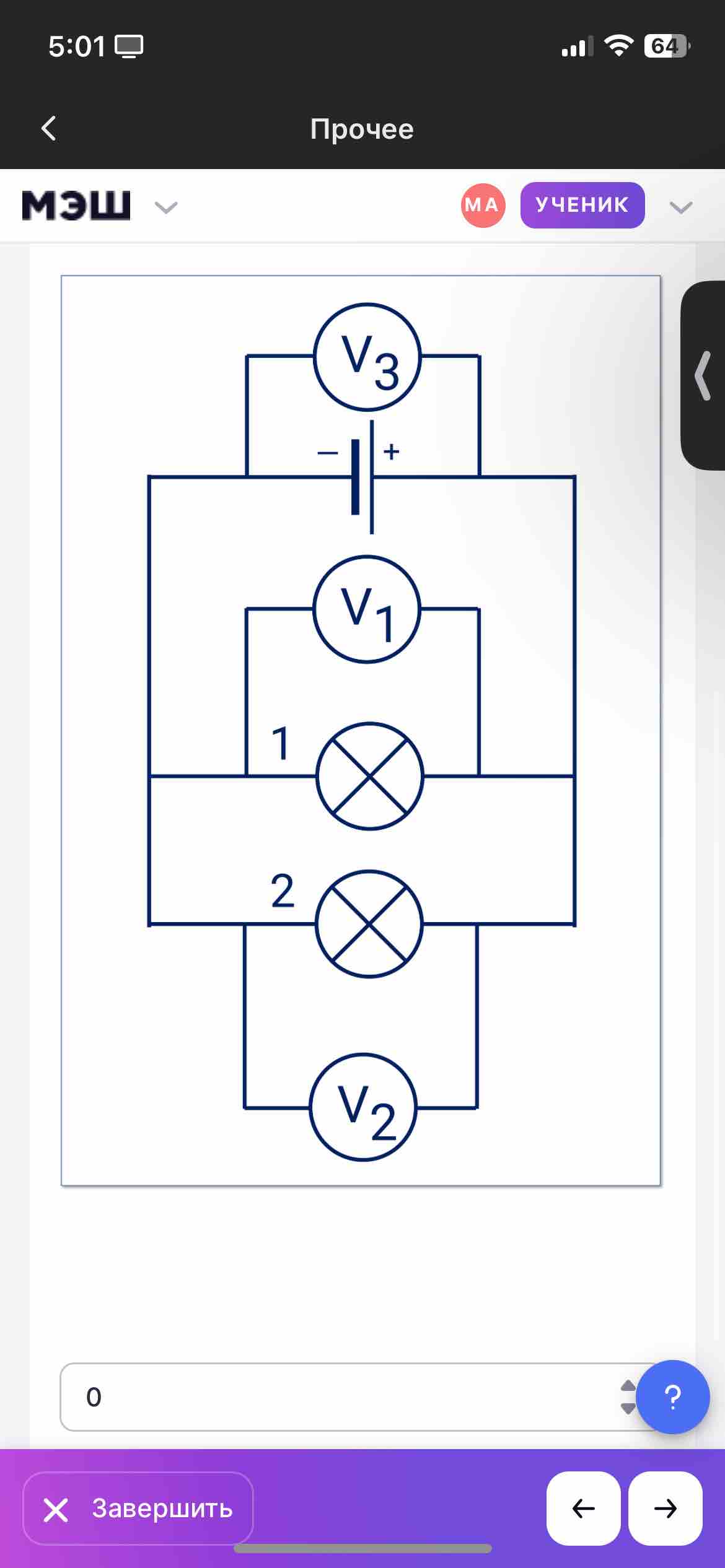

На рисунке представлена схема электрической цепи вольтметра в один V2 показывают одинаковое напряжение резистора Р один Р два равно 5 В какое напряжение показывает вольтметр в три

Давайте разберем схему электрической цепи и попробуем определить, какое напряжение показывает вольтметр V3.

1. Анализ схемы:

   • Вольтметры V1 и V2 подключены параллельно к резисторам R1 и R2.
   • Из условия задачи V1 и V2 показывают одинаковое напряжение, равное 5 В.
   • Это означает, что напряжение на каждом из этих резисторов равно 5 В.

2. Определение напряжения на отдельных ветвях:

   • Так как R1 и R2 соединены параллельно, напряжение на них одинаковое и равно 5 В.

3. Общий анализ цепи:

   • Вольтметр V3 подключен к источнику напряжения вместе с параллельной цепью, состоящей из двух резисторов.
   • Если предположить, что сопротивления и соединения идеальны:
     • Напряжение, измеряемое вольтметром V3, должно быть равно напряжению источника.

4. Вывод:

   • Напряжение, показываемое V3, равно напряжению на обоих резисторах: это значение должно быть суммой напряжений, измеряемых на других элементах, или, в данном случае, эквивалентно напряжению источника, то есть 5 В.

На основе данного анализа предполагается, что вольтметр V3 должен показывать значение 5 В, поскольку оно соответствует аналогичному напряжению на всей части параллельной цепи.
