Реши задачу по механике с чертежом

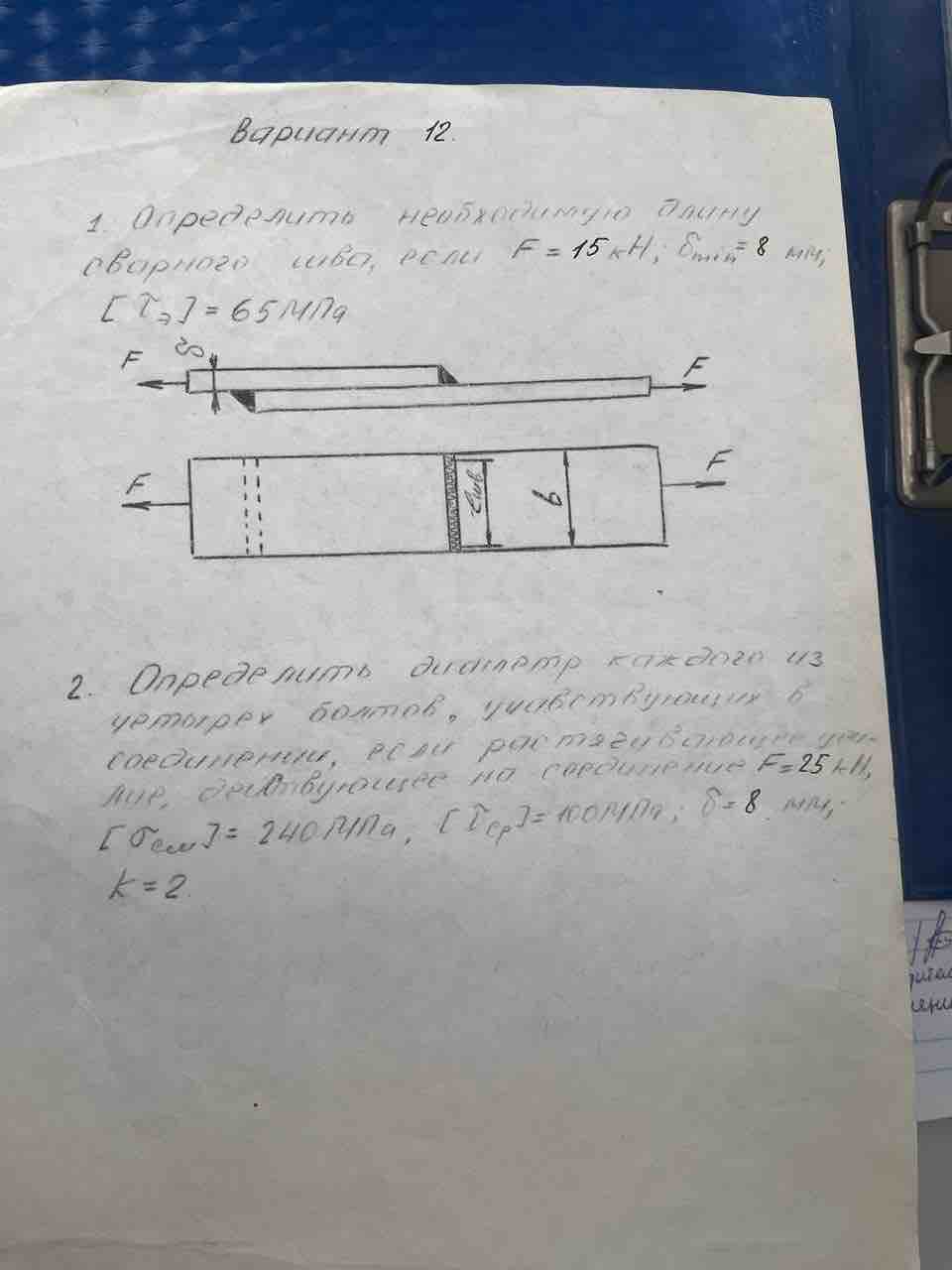

Для решения задачи, связанной с механикой, рассмотрим предоставленный чертеж и условия.

Задача 1: Определить необходимую длину сварного шва

Условия:

• Даны усилия \( F = 15 \, \text{кН} \)
• Допускаемое напряжение в шве: \( \tau = 65 \, \text{МПа} \)

Формула для расчета длины сварного шва \( L \) исходя из приложенного усилия и допускаемого напряжения:

\[ L = \frac{F}{\tau \times h} \]

где \( h = 8 \, \text{мм} \) (высота шва, дано в задаче).

1. Переведем силы в Ньютоны: \( F = 15 \, \text{kN} = 15000 \, \text{N} \).

2. Подставим в формулу:

\[ L = \frac{15000}{65 \times 8 \times 10^{-3}} \]

3. Посчитаем \( L \):

\[ L \approx 28.85 \, \text{м} \]

Заметим, что полученное значение составляет длину шва в миллиметрах.

Задача 2: Определить диаметр катанки

Условия:

• Дано: образец из углеродистой стали, учитываем пункт 1
• Предельное напряжение \( \sigma = 240 \, \text{МПа} \)
• Коэффициент запаса \( k = 2 \)

Для определения диаметра \( d \) катанки:

1. Используем формулу с учетом \( k \):

\[ d = \sqrt{\frac{4F}{\pi \times \sigma / k}} \]

2. Подставим в формулу:

\[ d = \sqrt{\frac{4 \times 15000}{\pi \times 240 \times 10^6 / 2}} \]

3. Посчитаем \( d \):

\[ d \approx 0.0116 \, \text{м} = 11.6 \, \text{мм} \]

Таким образом, минимальный диаметр катанки должен составлять примерно 11.6 мм.

Итог

• Длина сварного шва: около 28.85 мм
• Диаметр катанки: 11.6 мм

Этот подробный разбор должен помочь вам лучше понять постановку и решение этой задачи по механике.
