Решить фото

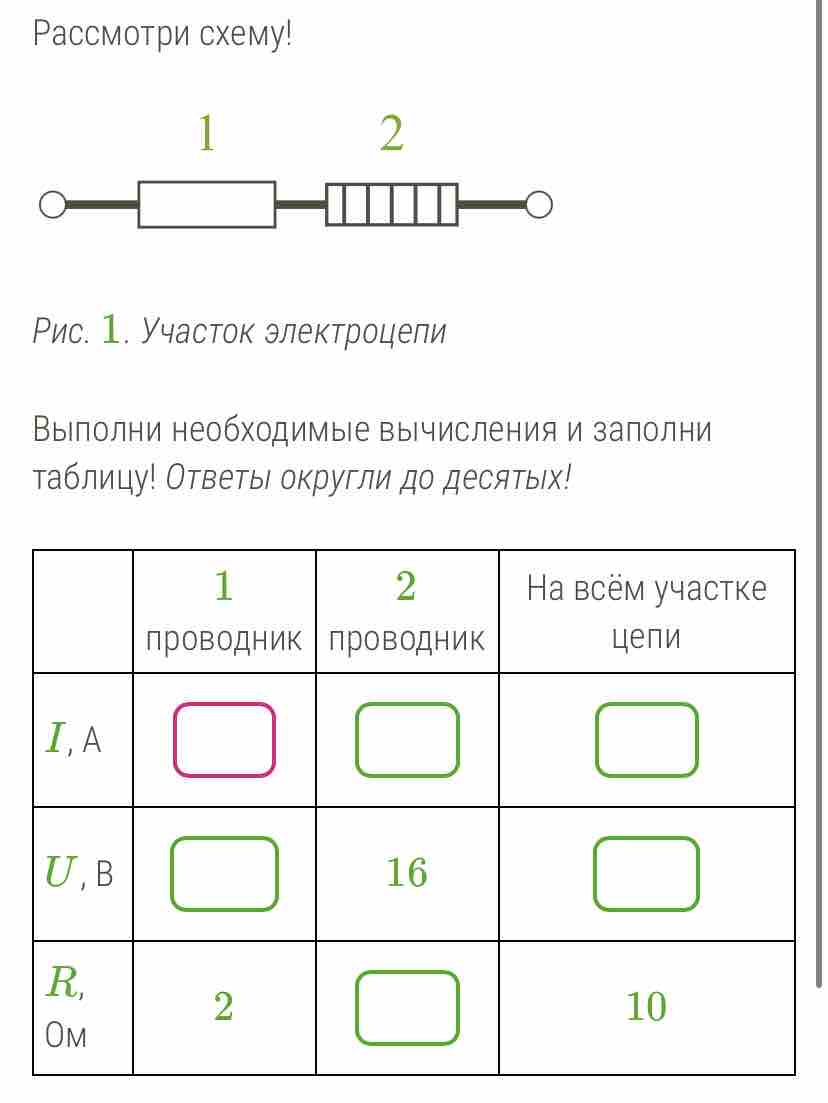

Давай разберем данную задачу. На рисунке показан участок электрической цепи, состоящий из двух проводников (сопротивлений) последовательно подключенных. Нам нужно заполнить таблицу с данными о токе, напряжении и сопротивлении для каждого проводника и для всей цепи. ### Данный: 1. Сопротивления: - \( R_1 = 2 \) Ом - \( R_2 = ? \) - Общее \( R_{\text{общ}} = 10 \) Ом 2. Напряжение на всей цепи: - \( U_{\text{общ}} = 16 \) В 3. Ток: \( I \) одинаков для обоих проводников, так как это последовательное соединение. ### Шаги решения: 1. **Найдем сопротивление второго проводника (\( R_2 \))**: Поскольку проводники соединены последовательно, общее сопротивление вычисляется как сумма сопротивлений: \[ R_{\text{общ}} = R_1 + R_2 \] Подставим известные значения: \[ 10 = 2 + R_2 \implies R_2 = 10 - 2 = 8 \text{ Ом} \] 2. **Найдем ток в цепи (\( I \))**: Для нахождения тока используем закон Ома для всей цепи: \[ I = \frac{U_{\text{общ}}}{R_{\text{общ}}} = \frac{16}{10} = 1.6 \text{ А} \] 3. **Найдем напряжение на первом проводнике (\( U_1 \))**: \[ U_1 = I \times R_1 = 1.6 \times 2 = 3.2 \text{ В} \] 4. **Найдем напряжение на втором проводнике (\( U_2 \))**: \[ U_2 = I \times R_2 = 1.6 \times 8 = 12.8 \text{ В} \] 5. **Заполним таблицу**: | | 1 проводник | 2 проводник | На всём участке цепи | |-------------- |-------------|-------------|-----------------------| | \( I, \text{ А} \) | 1.6 | 1.6 | 1.6 | | \( U, \text{ В} \) | 3.2 | 12.8 | 16 | | \( R, \text{ Ом} \) | 2 | 8 | 10 | Таким образом, после выполнения вычислений мы получили значения, необходимые для заполнения таблицы.
