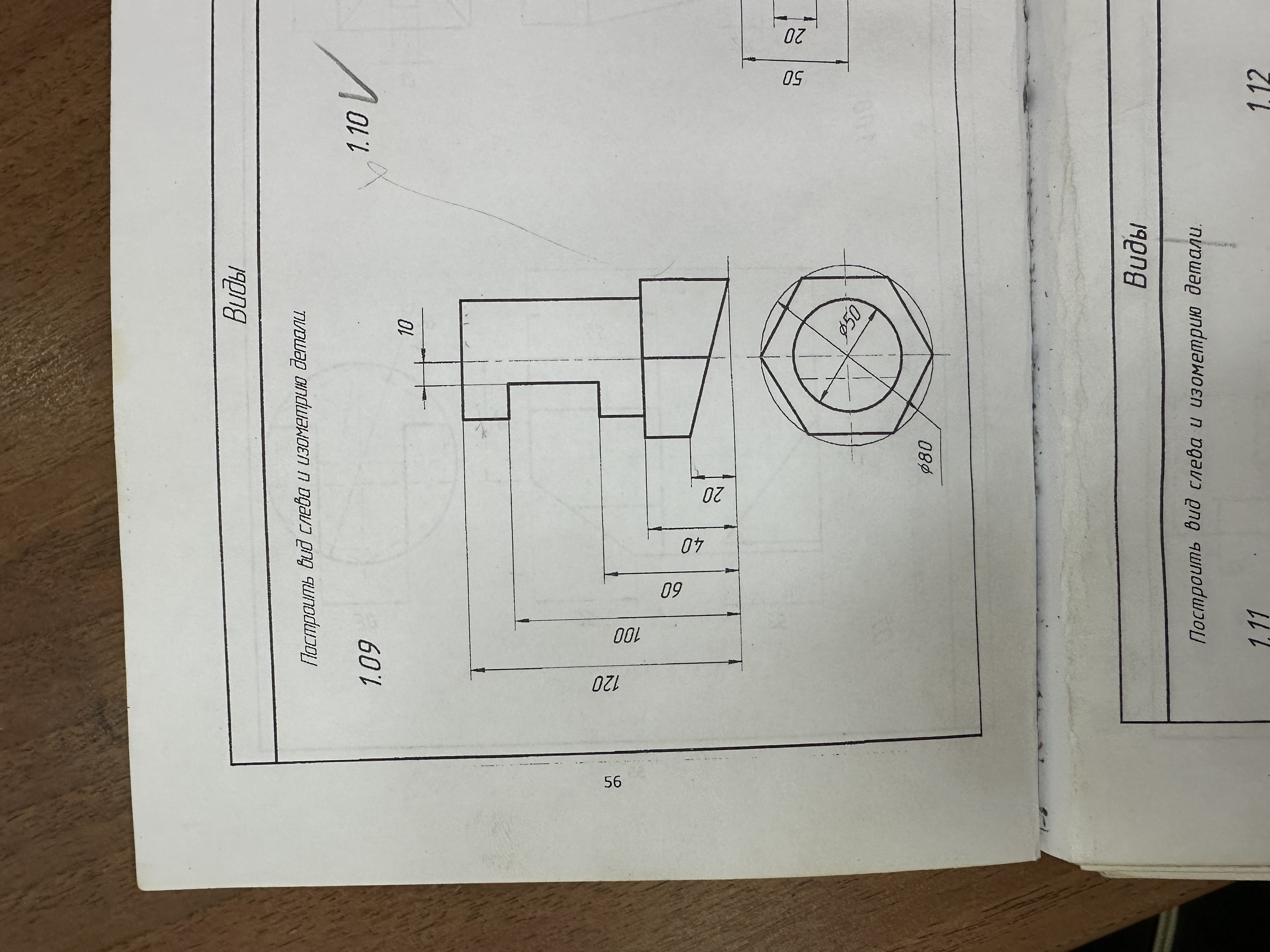

Построить вид слева и изометрию детали

Для построения вида слева и изометрии детали необходимо выполнить следующие шаги: ### 1. Анализ чертежа На чертеже указан один вид детали, который будем использовать для построения других видов. Рассмотрим все основные элементы: - **Основание**: Основная часть детали с диаметром \(\varnothing 60\). - **Площадка сверху**: Площадка шириной \(10\), которая находится на высоте \(50\) от основания. - **Вертикальный элемент**: Перпендикулярная часть, соединяющая верхнюю площадку и основание. ### 2. Построение вида слева #### Шаги: 1. **Основание**: В виде слева основание будет отображаться как прямоугольник с высотой \(10\) и длиной \(60\) (так как диаметр \(\varnothing 60\) на виде сверху). 2. **Вертикальный элемент**: Этот элемент будет виден как вертикальная линия на расстоянии от края основания. 3. **Верхняя площадка**: Она будет отображаться как линия на высоте \(50\) над нижней линией основания. #### Размещение: - Начертите горизонтальную линию, представляющую основание. - Добавьте вертикальный элемент на высоте \(50\) от основания. - Добавьте линию верхней площадки на высоте \(50\), учитывая отступы. ### 3. Изометрическое изображение #### Шаги: 1. **Основание**: Начертите окружность в виде овала с малой и большой осями. 2. **Вертикальные и горизонтальные элементы**: Изобразите вертикальные и горизонтальные поверхности в изометрической проекции: - Все вертикальные линии остаются вертикальными. - Горизонтальные линии отклоняются влево и вправо под углом \(30^\circ\). 3. **Верхняя площадка**: Спроецируйте её под теми же изометрическими углами. #### Размещение: - Начните с овала для основания. - Добавьте вертикальные линии и линии под углом \(30^\circ\) для представления высоты и глубины. ### 4. Общие советы - Используйте ластик и карандаш, чтобы корректировать ошибки. - Верьте размерам и углам, чтобы изображение было точным. - Изометрическая проекция предполагает \(120^\circ\) между осями, помните об этом при прорисовке углов. Этот процесс позволит вам построить вид слева и изометрию детали, начиная с данных, предоставленных на чертеже.
