решите пожалуйста

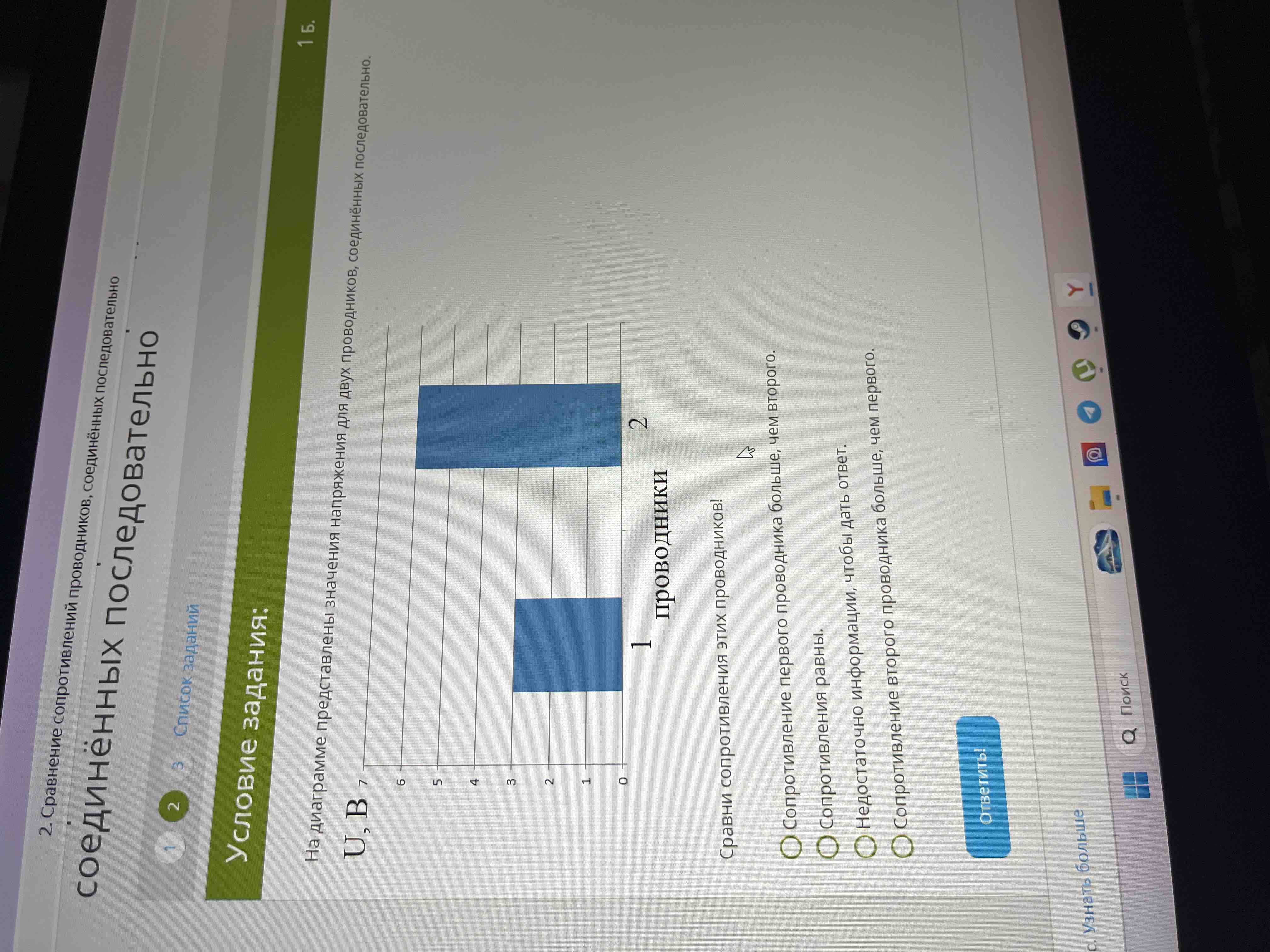

Для решения задачи нужно сравнить сопротивления двух проводников, обозначенных как 1 и 2, на основе приведенной диаграммы.

На диаграмме показаны значения напряжений на проводниках 1 и 2. Чтобы определить сопротивления этих проводников, используем закон Ома: \( R = \frac{U}{I} \), где \( R \) — сопротивление, \( U \) — напряжение, \( I \) — ток. Поскольку напряжения даны, мы можем сравнить сопротивления только в условиях одинакового тока.

Шаги решения:

1. Сравните напряжения:

   • Для проводника 1 показано напряжение \( U_1 \).
   • Для проводника 2 показано напряжение \( U_2 \).

2. Анализ:

   • Если \( U_1 > U_2 \) и ток одинаковый в обеих цепях, то сопротивление проводника 1 больше, чем сопротивление проводника 2, потому что большее напряжение при том же токе соответствует большему сопротивлению.
   • Если \( U_2 > U_1 \), то сопротивление проводника 2 больше.
   • Если \( U_1 = U_2 \), то сопротивления равны.

3. Вывод:

   • На основании представленной гистограммы видно, что напряжение на проводнике 2 больше, чем на проводнике 1 (\( U_2 > U_1 \)).
   • Следовательно, сопротивление проводника 2 больше, чем сопротивление проводника 1.

Ответ:

Сопротивление на втором проводнике больше, чем на первом.
