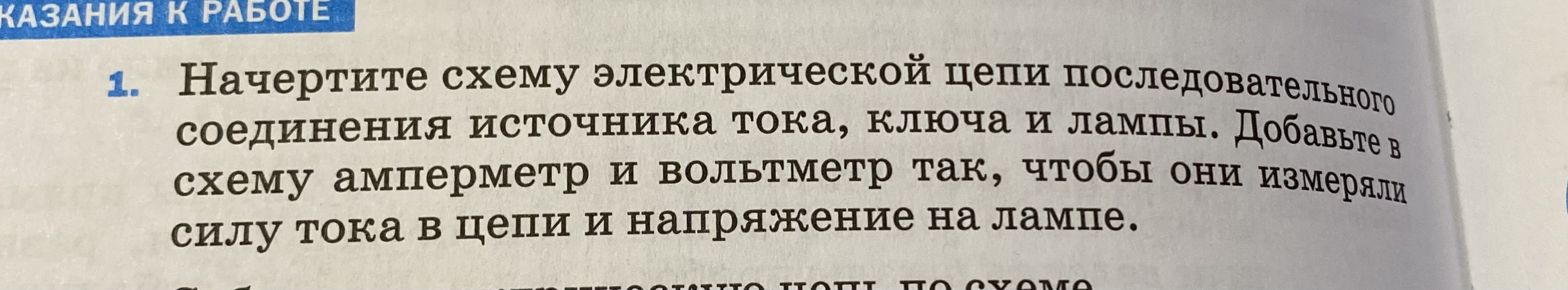

И обозначь полярность

Для решения задачи, предлагаем выполнить следующий набор шагов, чтобы нарисовать схему:

Шаги:

1. Источники тока:

   • Нарисуйте батарею или другой источник тока. Обычно это изображается в виде двух параллельных линий, одна из которых (длинная) обозначает положительный полюс, а короткая ― отрицательный.

2. Ключ (выключатель):

   • Изобразите ключ, который можно разомкнуть или замкнуть. Обычно это выглядит как линия с разрывом и чертой, соединяющей разрыв в замкнутом состоянии.

3. Лампа:

   • Нарисуйте лампочку в виде круга с крестом или спиралью внутри, которая обозначает нить накала.

4. Последовательное соединение:

   • Соедините все элементы последовательно:
     • От положительного полюса батареи идет провод к одному из контактов ключа.
     • От второго контакта ключа провод идет к одному вводу лампы.
     • От другого вывода лампы провод идет к отрицательному полюсу батареи.

5. Амперметр:

   • Амперметр подключается в разрыв цепи для измерения силы тока. Его тоже изображают в виде круга с буквой "А" внутри. Его нужно подключить последовательно с лампой или ключом.

6. Вольтметр:

   • Вольтметр измеряет напряжение и подключается параллельно элементу схемы, в данном случае лампе. Его изображают кругом с буквой "V" внутри. Соедините его с обеими выводами лампы.

Полярность:

• Полярность важна только для источника тока, чтобы понимать направление тока. Из положительного полюса ток выходит, а в отрицательный ― входит.

Итоговая схема:

1. Источник тока (батарея) -> ключ -> амперметр -> лампа -> назад к источнику тока.
2. Вольтметр подключается параллельно лампе.

Важно помнить, что правильное подключение амперметра и вольтметра критично для корректного измерения величин.
