Начерти цепь

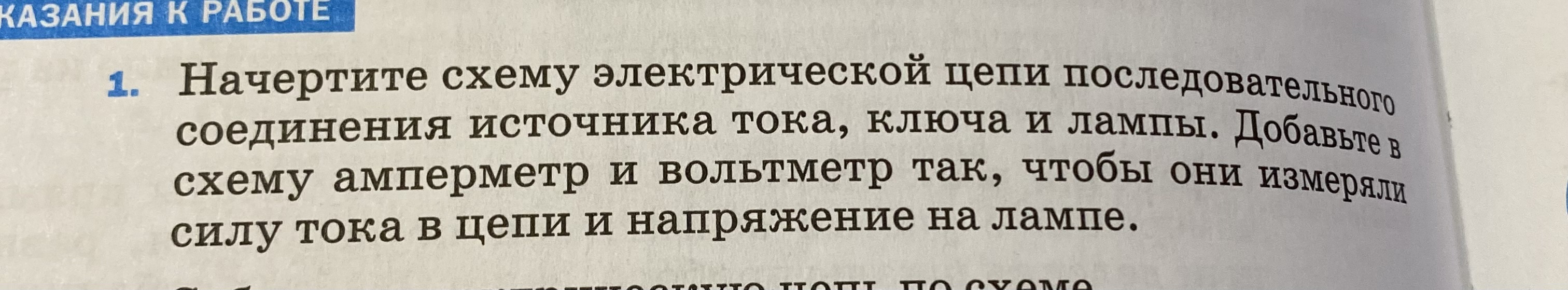

Давай разберём задачу. Нам нужно начертить схему электрической цепи с последовательным соединением, добавляя амперметр и вольтметр. По пунктам:

1. Исходные компоненты:

   • Источник тока (например, батарея).
   • Ключ (выключатель).
   • Лампа.

2. Добавляем приборы:

   • Амперметр: измеряет силу тока. Включается в цепь последовательно.
   • Вольтметр: измеряет напряжение. Подключается параллельно к элементу, на котором измеряется напряжение (в нашем случае—к лампе).

3. Этапы построения схемы:

   1. Нарисуй источник тока с обозначением положительного и отрицательного полюсов.
   2. Соедини источник тока с ключом (выключателем) последовательно.
   3. Соедини ключ (выключатель) с одной клеммой лампы последовательно.
   4. Соедини выход лампы обратно к источнику тока, замыкая цепь.
   5. Включи амперметр последовательно в любом месте цепи.
   6. Подключи вольтметр параллельно к лампе (отрисуй два провода, идущие от клемм вольтметра к клеммам лампы).

4. Обозначения:

   • Источник тока: две параллельные линии (длинная для положительного полюса).
   • Ключ (выключатель): линия с разрывом.
   • Лампа: круг с крестиком внутри.
   • Амперметр: круг с буквой "A".
   • Вольтметр: круг с буквой "V".

Если следовать этим шагам, схема получится наглядной и будет соответствовать требованиям задачи.
