Какая полярность у этих приборов

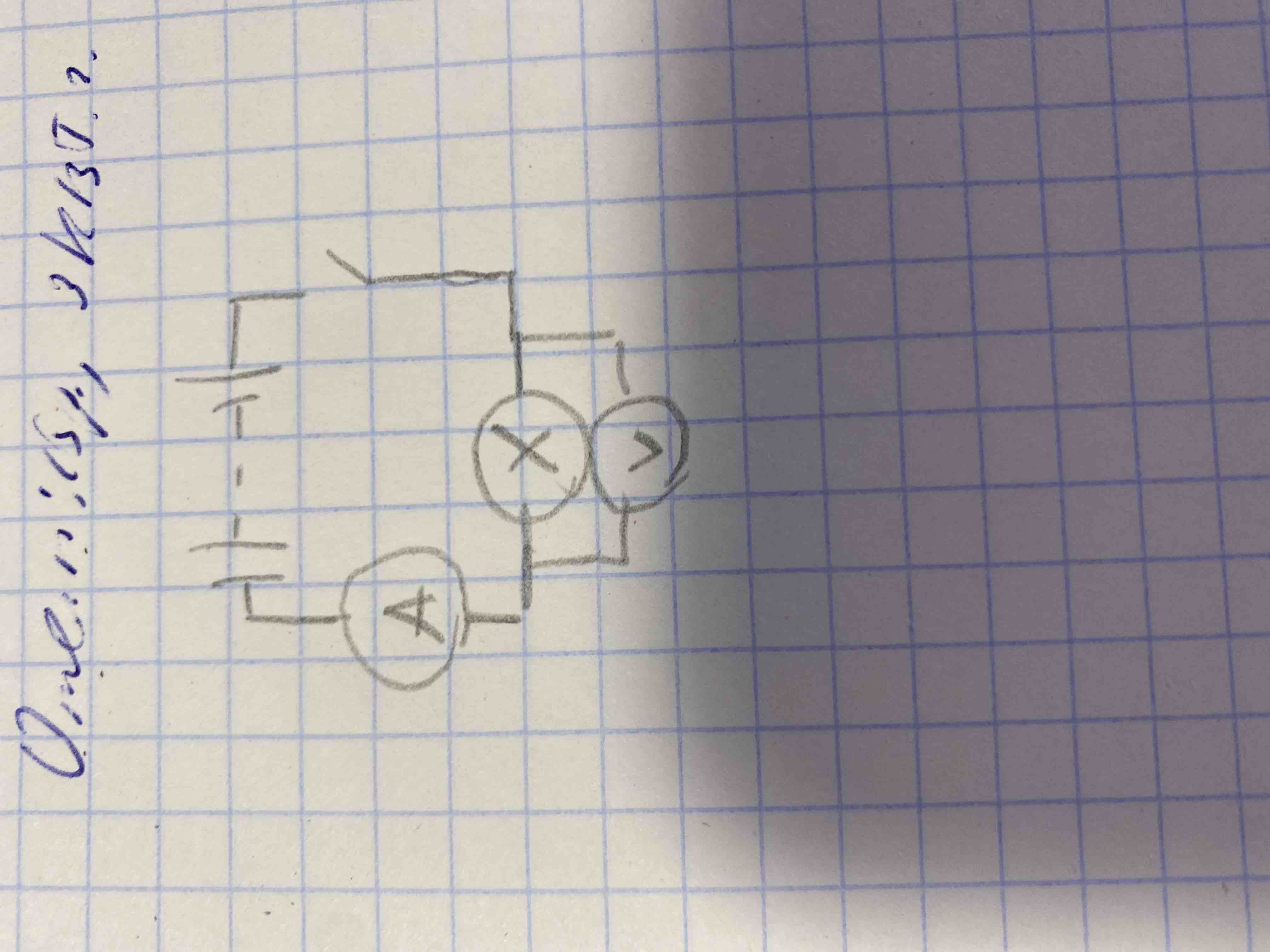

На приведённой схеме изображены электрические приборы: амперметр (A), вольтметр (V) и, по всей видимости, источник напряжения (батарея) и резистор (обозначен как X). Для определения полярности приборов, используемых в цепи, будем ориентироваться на следующее: 1. **Батарея:** - Короткая линия — это минусовой полюс (-), длинная линия — плюсовой полюс (+). 2. **Амперметр (A):** - Амперметр измеряет ток и традиционно подключается последовательно с нагрузкой. - Ток в цепи течёт от положительного потенциала к отрицательному. Следовательно, ток входит в амперметр с плюсового конца и выходит с минусового. 3. **Вольтметр (V):** - Вольтметр измеряет напряжение между двумя точками и подключается параллельно к элементу, напряжение на котором необходимо измерить. - Плюсовой вывод вольтметра подключается к точке с более высоким потенциалом (ближе к плюсу батареи), а минусовой вывод — к точке с более низким потенциалом. **Рассмотрение схемы:** - Батарея справа: верхняя линия длиннее, значит, она предоставляет положительный потенциал. - Расположение амперметра и вольтметра в схеме относительно батареи и резистора важно для определения направления токов и потенциала. На основании традиционного направления тока (от + к -): 1. **Амперметр (A):** - Плюсовая клемма амперметра будет направлена к положительному полюсу батареи. 2. **Вольтметр (V):** - Плюсовая клемма вольтметра будет подключена к точке между источником напряжения и резистором, подразумевая более высокий потенциал. Таким образом, полярность амперметра и вольтметра выставляется в соответствии с вышеупомянутыми принципами. Если есть дополнительные вопросы или требуется более подробное объяснение, дайте знать!
