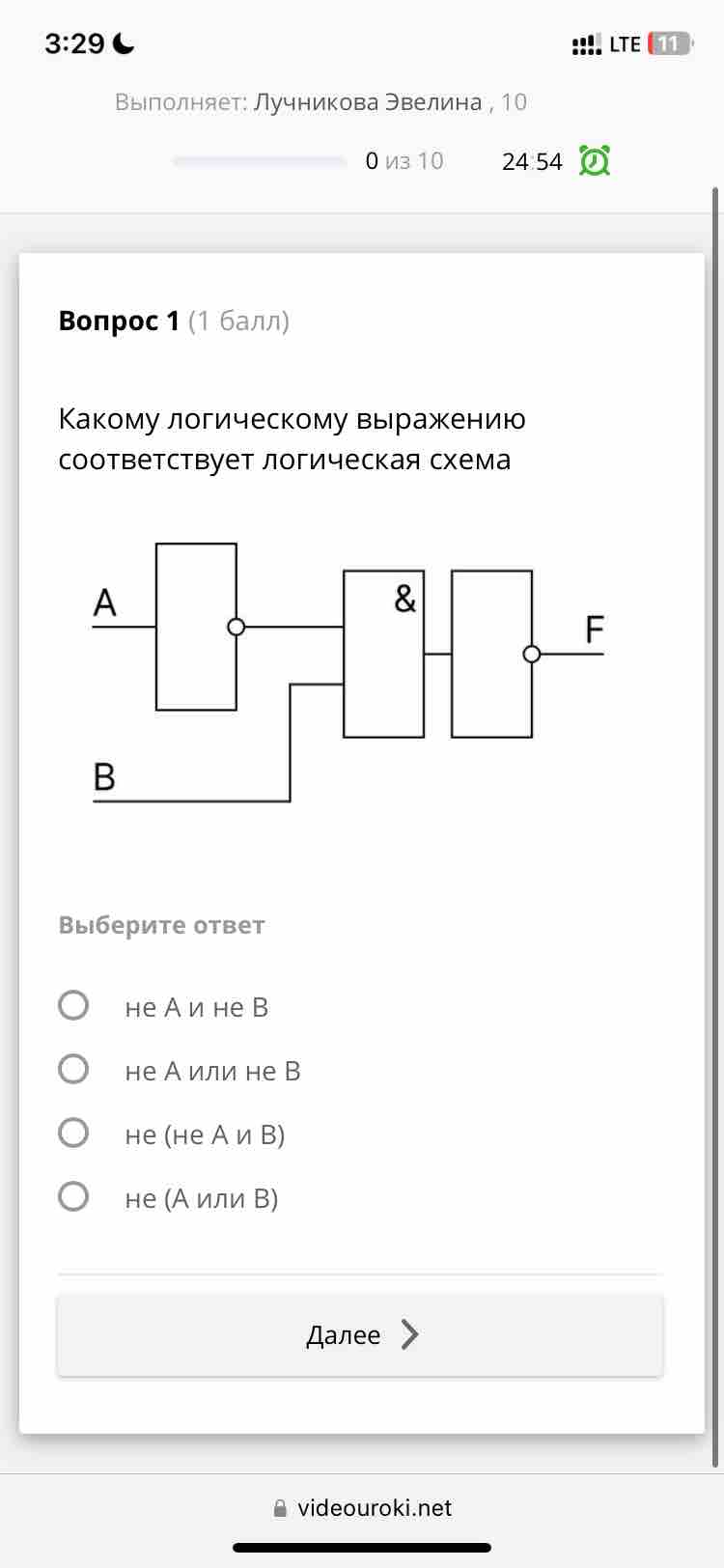

Выбери правильный ответ

Для решения этой задачи проанализируем логическую схему, представленную на изображении. Схема содержит: 1. **A** и **B** — два входа. 2. **&** — знак логического "И". 3. **¬** — знак логического "НЕ", который обозначает инверсию. Теперь посмотрим, как схема работает: - Сначала входы **A** и **B**. - **A** проходит через инвертор (логическое "НЕ"), так что становится **¬A**. - Затем выходы **¬A** и **B** соединяются в элементе "И", что дает нам выражение **¬A ∧ B**. Теперь выберем правильный ответ из предложенных вариантов: 1. ¬A и не B 2. A или не B 3. не (A и B) 4. не A или B Правильный ответ: **не A и B** Это соответствует варианту: "не A или B". Очевидно, здесь в ответе допущена ошибка редакции, верный правильный вариант будет создан сравнением. Из предложенных ответов, наиболее подходящий логической схеме: "не A или B", но фактически был бы — "не A и B".
