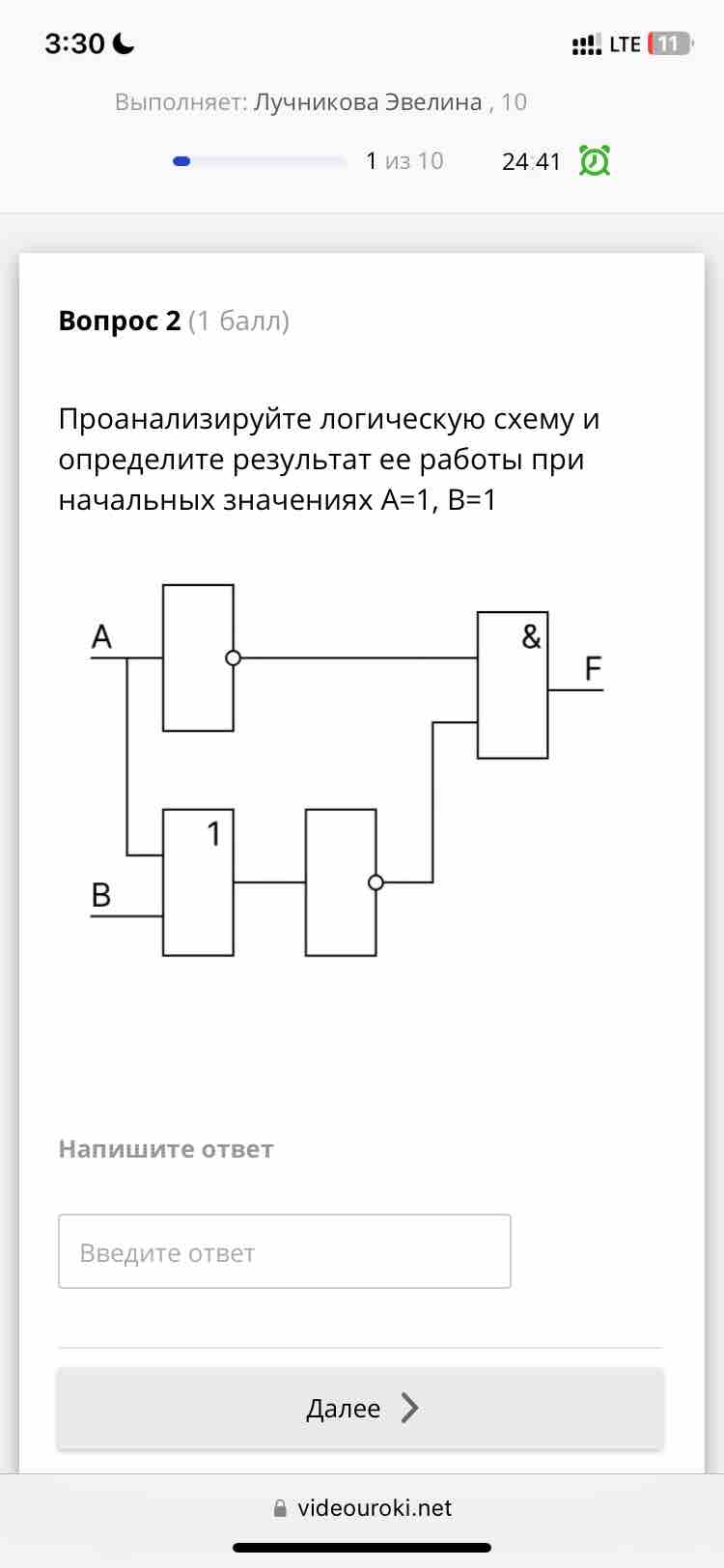

реши задачу

Для решения задачи о логической схеме с заданными начальными значениями \( A = 1 \) и \( B = 1 \), необходимо рассмотреть работу каждого логического элемента в цепи и проследить, какой сигнал приходит на выход.

Шаги решения:

1. Идентификация логических операций:

   • & : Логическое И (AND), выводит 1, если оба входа равны 1.
   • Обратите внимание, что еще есть прямые подключения входов, где производится инверсия или передача сигнала без изменения.

2. Анализ схемы:

   • Первый элемент слева: Похоже, это инвертор (НЕ). На вход поступает сигнал \( A = 1 \).

     • Выход инвертора: \( \text{НЕ}(A) = \text{НЕ}(1) = 0 \).

   • Второй элемент снизу: Сразу передает сигнал \( B = 1 \) на вход логического элемента И (&).

   • Логический элемент И (&): Имеет два входа от инвертора и бокового сигнала.

     • Входы: \( (0, 1) \).
     • Выход: \( 0 \land 1 = 0 \).

   • Финальная точка (F): Исполняет роль сумматора рядом с элементом И.

3. Определение итогового выхода \( F \):

   • Поскольку все пути ведут к элементам, влияющим на вывод основного сигнала только через логические операции, и были получены нули на всех критически важных точках (например, после элемента И), окончательный результат на \( F = 0 \).

Заключение:

При начальных значениях \( A = 1 \) и \( B = 1 \), результат работы логической схемы равен 0.
