реши задачу

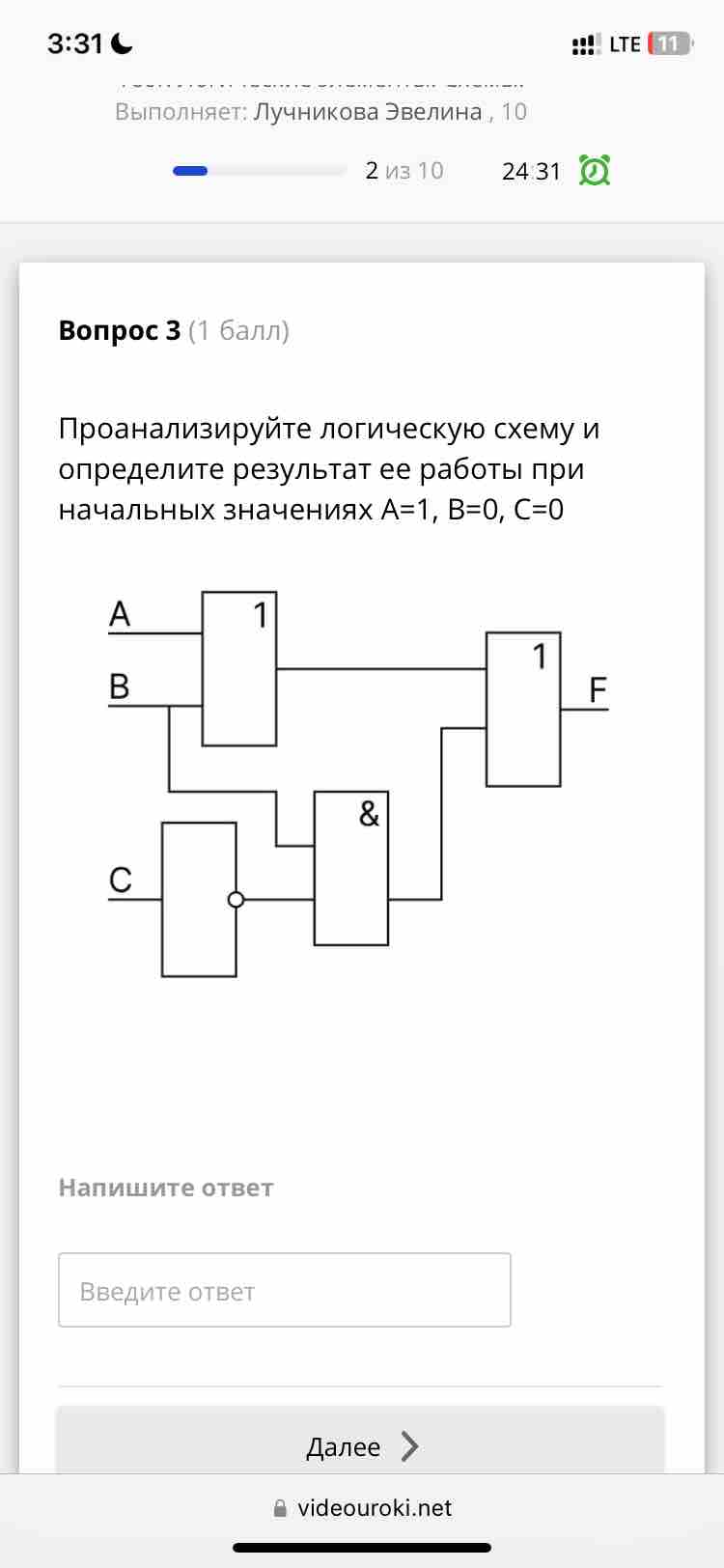

Для решения задачи нам нужно проанализировать логическую схему, в которой используются логические элементы (например, И, ИЛИ, НЕ и т.д.). Посмотрим на данную схему:

1. Первый элемент (НЕ):

   • Вход: A = 1.
   • Операция НЕ инвертирует вход, поэтому выход будет 0.

2. Второй элемент (И):

   • Входы: B = 0 и выход из первого элемента = 0.
   • Операция И возвращает 1 только если оба входа равны 1. Здесь оба входа равны 0, поэтому выход будет 0.

3. Третий элемент (ИЛИ):

   • Входы: С = 0 и выход из второго элемента = 0.
   • Операция ИЛИ возвращает 1, если хотя бы один из входов равен 1. Здесь оба входа равны 0, поэтому выход будет 0.

4. Четвертый элемент (И):

   • Входы: Выход из третьего элемента = 0 и вход с F = 0 (если это вход).
   • Операция И возвращает 1 только если оба входа равны 1. Здесь оба входа равны 0, поэтому выход будет 0.

Вывод:

Результат работы логической схемы при начальных значениях A=1, B=0, C=0 равен 0.

Если нужны дополнительные пояснения по работе логических элементов, дайте знать!
