Начертить

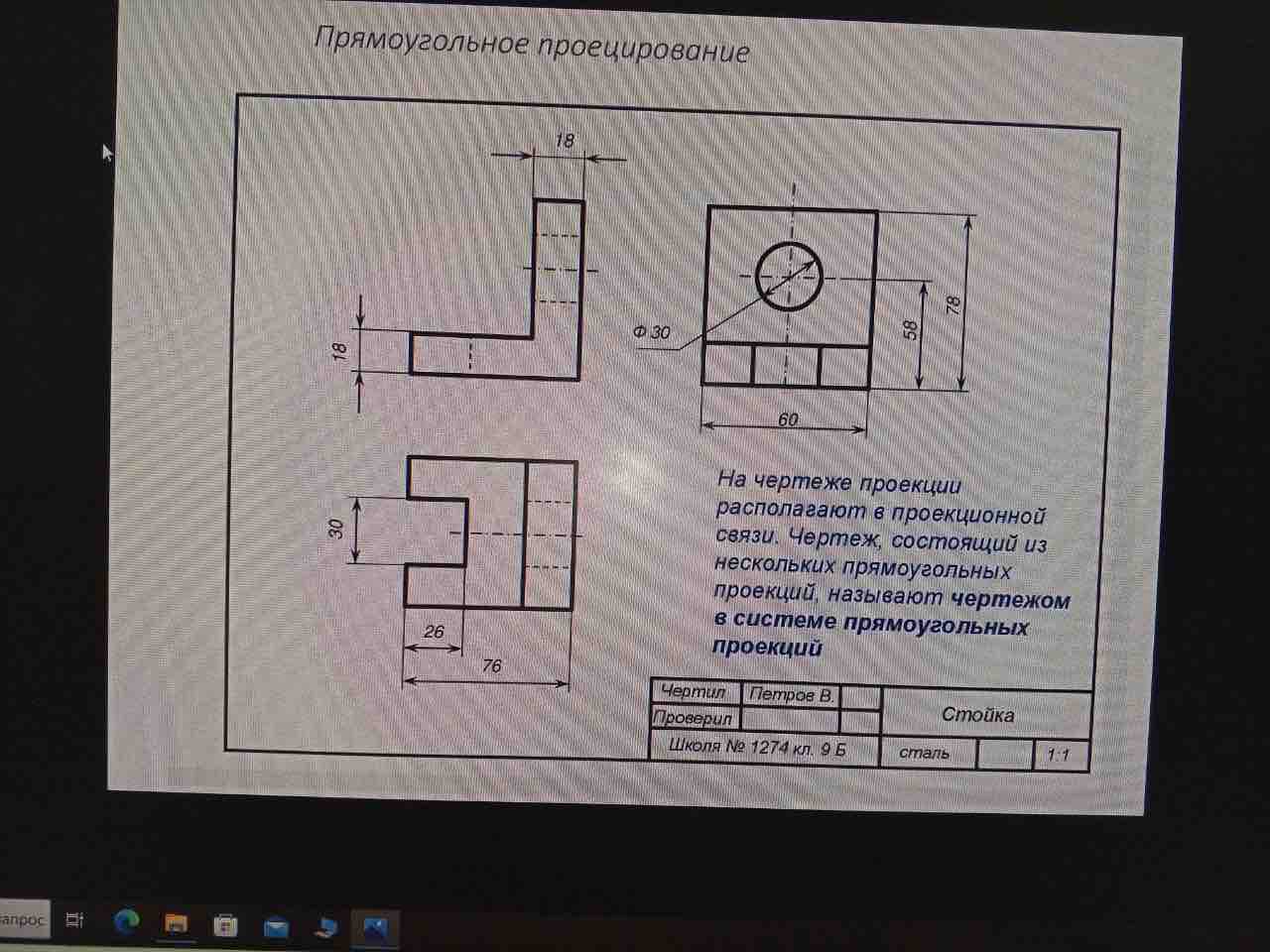

В данном задании показан пример чертежа с прямоугольным проецированием. Чтобы начертить такой объект, следуй этим шагам: 1. **Определи вид проекций**: - На рисунке показаны три проекции: вид сверху, вид спереди и вид сбоку. - Ориентируйся на расположение каждой части фигуры относительно других частей на чертеже. 2. **Начни с основной проекции**: - Основной вид (вид спереди) показывает высоту и ширину объекта. Используя размеры на чертеже, начерти основную форму. 3. **Добавь детали в основной вид**: - Нарисуй внутренние линии и вырезы, используя размеры. Убедись, что ширина всех линий соответствует масштабам на рисунке. 4. **Чертеж вида сверху**: - Перенеси горизонтальные размеры из вида спереди, чтобы начертить вид сверху. Он показывает глубину и ширину объекта. - Чётко начерти внутренние контуры и вырезы. 5. **Чертеж вида сбоку**: - На основании вида спереди перенеси вертикальные линии на вид сбоку. Он показывает высоту и глубину. - Добавь вырезы, соответствующие внутренним элементам объекта. 6. **Проверь пропорции**: - Убедись, что все размеры соответствуют оригиналу, все линии параллельны или перпендикулярны, где это необходимо. - Все три вида должны логически соответствовать друг другу. 7. **Завершающий этап**: - Убедись, что все линии чёткие и аккуратные. - Проверь наличие обозначений и размеров, если необходимо. Таким образом, создаётся трёхмерное представление объекта на чертеже с помощью двухмерных проекций. Это важно для точного понимания формы и структуры детали в инженерной практике.
