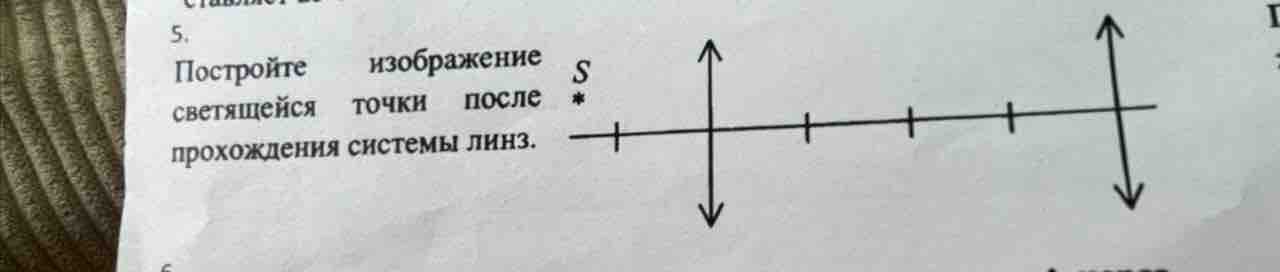

постройте изображение светящейся точки после прохождения системы линз

Давайте разберемся, как построить изображение светящейся точки после прохождения через систему линз.

Шаги для построения изображения:

1. Определение типа линз:

   • Из изображения видно, что есть две линзы, Возьмём их за собирающие или рассеивающие в зависимости от стрелок (если стрелка врезана в горизонт, это собирающая линза, а если изогнута назад, то рассеивающая).

2. Нахождение фокусных точек:

   • Обозначьте фокусные расстояния линз. Каждая линза имеет свои фокусные точки по обе стороны от линзы.

3. Построение хода лучей для первой линзы:

   • Луч, идущий параллельно оптической оси, после прохождения через собирающую линзу должен пройти через ее фокус (для рассеивающей — должен казаться исходящим из ее фокуса).
   • Луч, проходящий через центр линзы, не отклоняется.
   • Луч, проходящий через фокус (до попадания на собирающую), выйдет параллельно оптической оси (для рассеивающей он входит параллельно, а выходит, исходя из фокуса).

4. Построение изображения светящейся точки после первой линзы:

   • Пересечение лучей после первой линзы даст изображение этой точки.

5. Построение хода лучей для второй линзы:

   • Используйте изображение, полученное после первой линзы, как новый объект для второй линзы.
   • Повторите процесс: параллельный луч, проходящий через фокус, и луч через оптический центр.

6. Определение итогового изображения:

   • Точка пересечения лучей после второй линзы покажет окончательное положение изображения светящейся точки.

Результат:

Проанализировав путь и преломление лучей в каждой линзе, вы получите окончательное изображение светящейся точки, которое может быть либо уменьшенным, либо увеличенным изображением в зависимости от характеристик линз (их фокусных расстояний) и расстояния между ними.

Постарайтесь аккуратно чертить линии, чтобы точно определить положение изображения. Удачи в построении!
