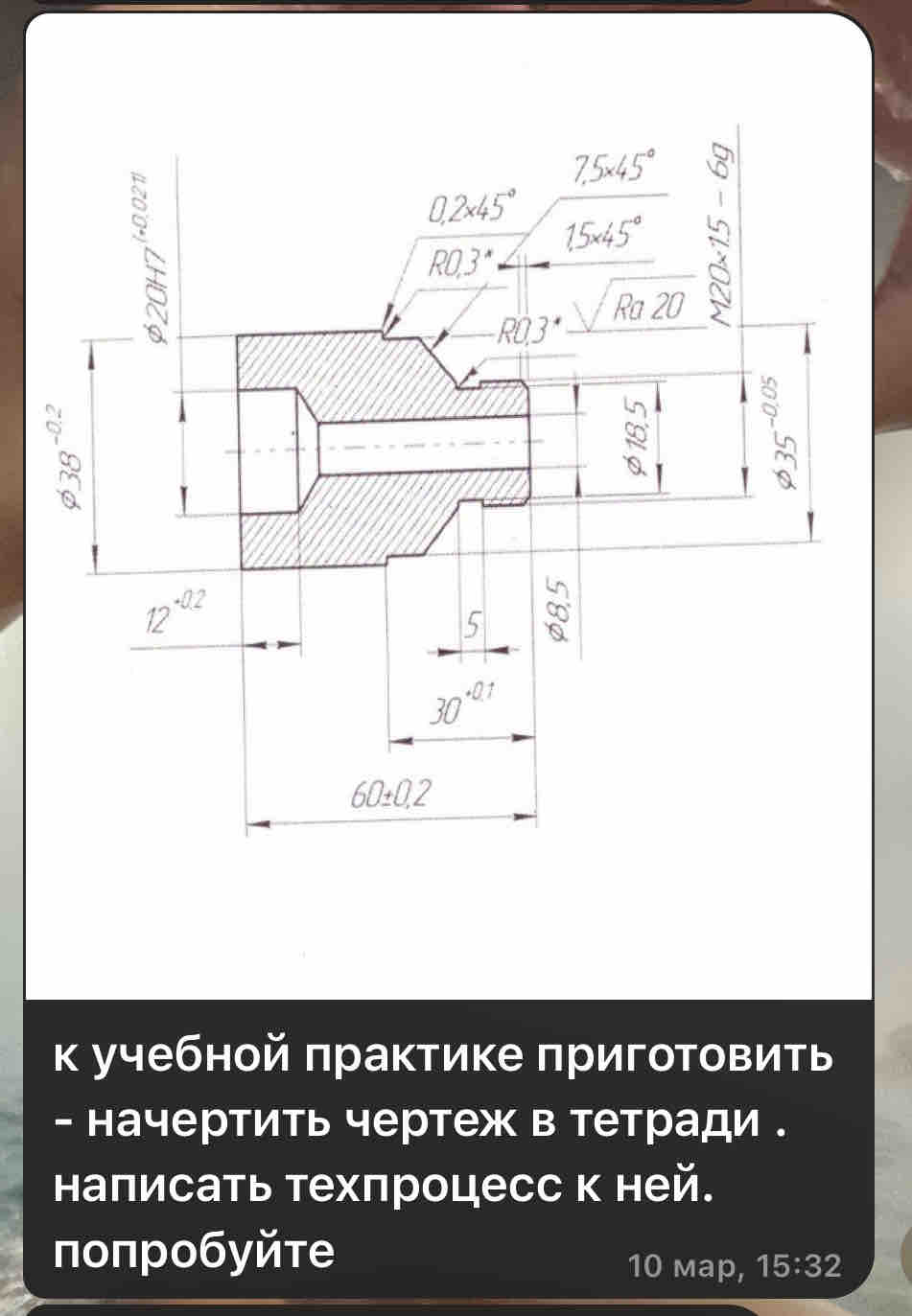

Написать техпроцесс по чертежи

Чтобы составить техпроцесс для данного чертежа, выполним следующие шаги:

Анализ чертежа

1. Определение деталей: Это вал с фланцем, имеющий несколько ступеней, отверстия и фаски.
2. Материал детали: Обычно такие чертежи используют для металлических деталей (например, сталь). Если материал не указан, предположим, что это сталь.

Шаги техпроцесса

1. Заготовка:

   • Возьмите металл соответствующего диаметра и длины с запасом на обработку.

2. Токарная обработка:

   • Обточка внешних диаметров:
     • Обточите диаметр 105 мм до нужного размера.
     • Затем обточите промежуточный диаметр 95 мм.
     • Оставшиеся части обточите до 60 мм.
   • Фаски: Нарежьте фаски (указано R0.25 и R3) на внешних краях, где это необходимо.

3. Сверление и расточка:

   • Просверлите центральное отверстие диаметром 30 мм.
   • Рассверлите до диаметра 45 мм, соблюдая необходимую глубину в 30 мм (125 мм - 95 мм).

4. Резьба (если указана):

   • Нарежьте резьбы M12 в соответствующих местах (если необходимо).

5. Дополнительная обработка:

   • Проверьте размеры и форму детали, используя штангенциркуль и микрометр.
   • Выполните чистовую обработку поверхностей, если необходимо, для достижения требуемой шероховатости.

6. Контроль качества:

   • Проверьте все размеры согласно чертежу.
   • Убедитесь, что все фаски и отверстия выполнены правильно.

Общие рекомендации

• Безопасность: Обязательно используйте защитные средства при работе с инструментами и оборудованием.
• Точность: Для точности применяйте контрольно-измерительные приборы.
• Соблюдение допусков: Убедитесь, что обработка выполнена в пределах указанных допусков.

Этот техпроцесс является базовым и может быть изменён в зависимости от точных требований к детали и используемого оборудования.
