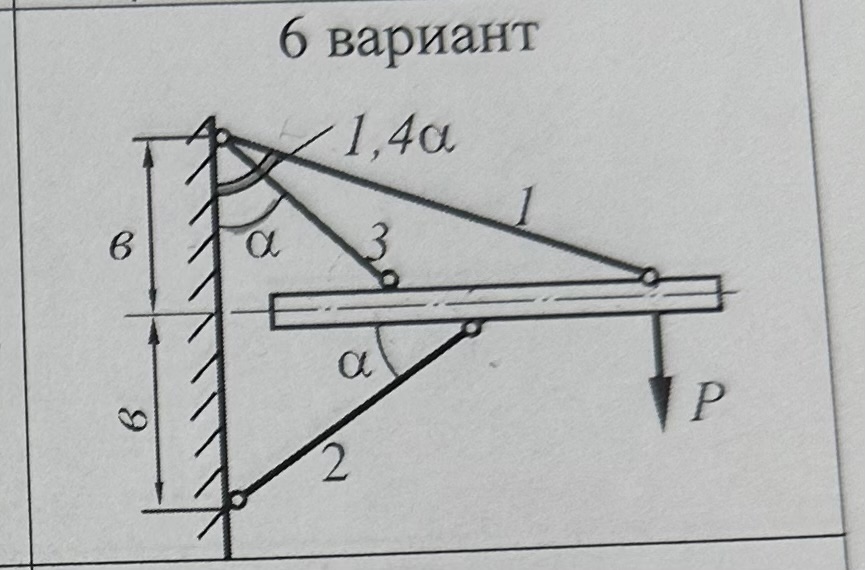

Для статистически определимой стержневой системы загруженной силой P необходимо определить реакции связей P=22кН в=2м а=28градусов

Чтобы определить реакции связей в данной стержневой системе, можно использовать уравнения равновесия. Давайте разберем шаги по определению реакций: ### Шаг 1: Определим силы и углы - **Заданная сила:** \( P = 22 \, \text{кН} \) - **Угол:** \( \alpha = 28^\circ \) - **Расстояния:** \( b = 2 \, \text{м} \) ### Шаг 2: Составим уравнения равновесия Для стержня в равновесии сумма всех сил и моментов должна быть равна нулю. Рассмотрим моменты относительно точки крепления стержня. 1. **Сумма моментов относительно точки крепления:** \[ \sum M = 0 \] Плечо момента для силы \( P \) относительно точки крепления: \[ \text{Плечо} = b \cdot \cos(\alpha) \] Уравнение момента: \[ P \cdot b \cdot \cos(\alpha) = F_1 \cdot 1.4a \cdot \sin(\alpha) \] ### Шаг 3: Найдем компоненты сил Рассмотрим горизонтальные и вертикальные компоненты реакций: - Горизонтальная компонента реакции \( F_{1x} = F_1 \cdot \cos(\alpha) \) - Вертикальная компонента реакции \( F_{1y} = F_1 \cdot \sin(\alpha) \) Итак, у нас есть три уравнения для трех неизвестных. ### Шаг 4: Решим уравнения 1. Подставим значение \( P \), \( b \), и \( \alpha \): \[ 22 \cdot 2 \cdot \cos(28^\circ) = F_1 \cdot 1.4 \cdot 2 \cdot \sin(28^\circ) \] 2. Посчитаем численные значения: - \( \cos(28^\circ) \approx 0.8829 \) - \( \sin(28^\circ) \approx 0.4695 \) 3. Подставим числа: \[ 44 \cdot 0.8829 = F_1 \cdot 2.8 \cdot 0.4695 \] 4. Упростим уравнение: \[ 38.86 = F_1 \cdot 1.3146 \] 5. Решим относительно \( F_1 \): \[ F_1 = \frac{38.86}{1.3146} \approx 29.6 \, \text{кН} \] ### Ответ Полученные реакции связей можно использовать для дальнейшего анализа. Основная реакция связей стержня \( F_1 \) составляет примерно 29.6 кН, если учесть отдельные условия задачи.
