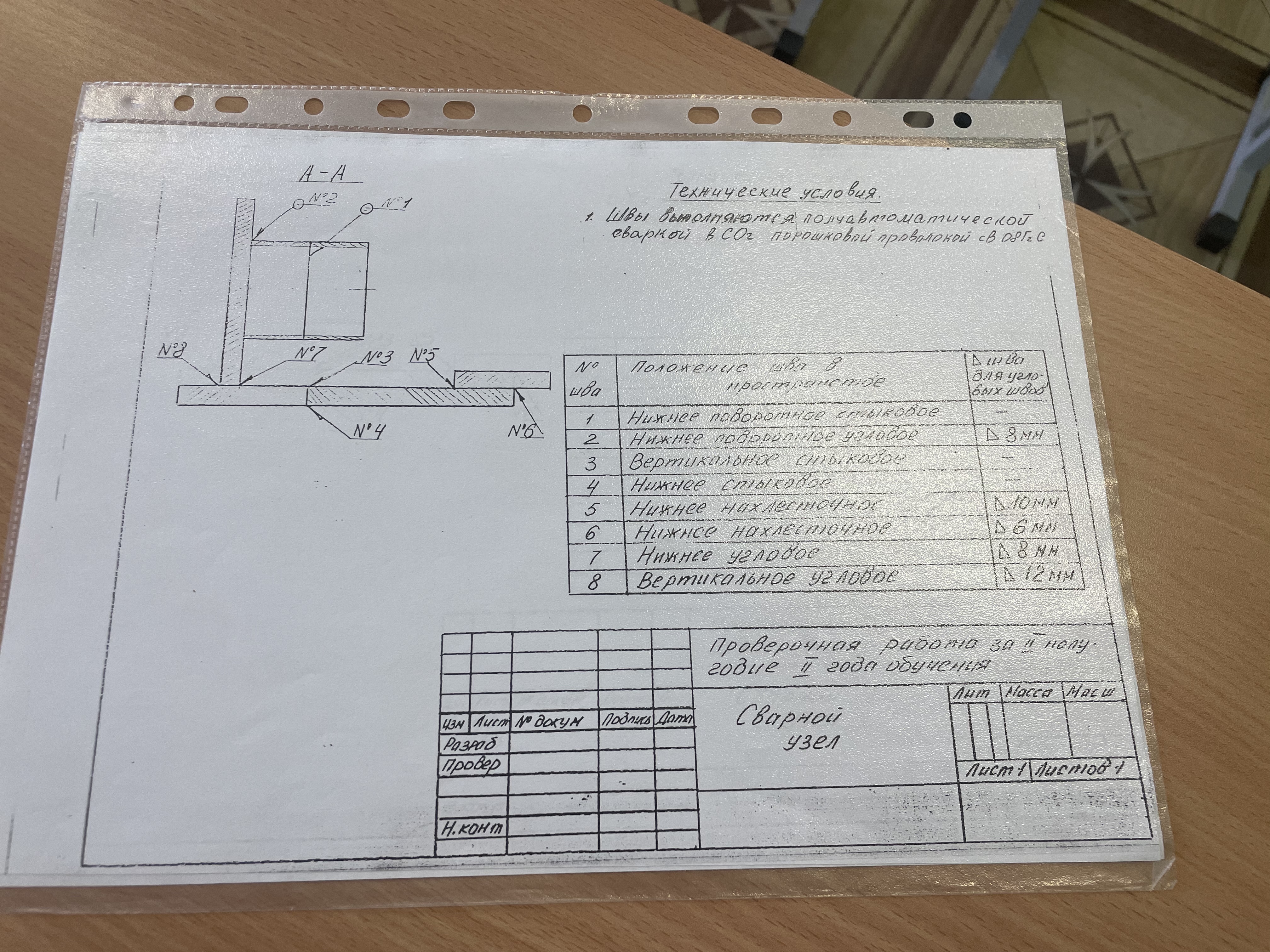

Как узнать толщину металла на чертеже
Чтобы узнать толщину металла на чертеже, следуйте этим шагам:
Определите масштаб чертежа: Посмотрите на указанное соотношение между реальными размерами и размерами на чертеже. Масштаб обычно указывается в виде дроби, например, 1:2, что означает, что 1 единица на чертеже равна 2 единицам в реальности.
Найдите обозначение толщины: На чертежах детали часто обозначаются с указанием их толщины. Это может быть отдельная цифра с обозначением в миллиметрах, например, "5 мм", или в спецификации.
Используйте линии и размеры: Обратите внимание на линии, рядом с которыми могут быть указаны размеры. Толщина металла может быть помечена как "толщина" или "Т". Также могут использоваться специальные обозначения или комментарии.
Проверьте спецификацию: Иногда на чертеже есть таблица или спецификация, где описаны все детали и их параметры, включая толщину.
Негласные стандарты обозначений: В случае если информация не очевидно указана, ищите стандарты, применимые в чертежах, такие как ГОСТ или DIN, которые могут регулировать обозначения толщин и других размеров.
Если у вас есть какие-то дополнительные вопросы или необходимы пояснения по конкретным обозначениям, дайте знать!
