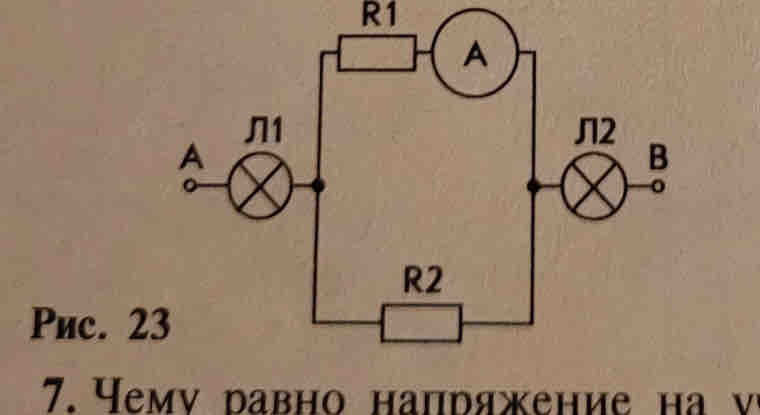

Чему равно напряжение на участке АВ, если сопротивление нити лампы Л1 равно 1 Ом, лампы Л2 равно 5 Ом, сопротивление резистора R1 равно 8 Ом, а сопротивление резистора R2 равно 4…

Чтобы найти напряжение на участке АВ в электрической цепи, используем закон Ома для участка цепи. Формула закона Ома для участка цепи звучит как \( U = I \times R \), где:

• \( U \) — напряжение на участке цепи,
• \( I \) — сила тока в цепи,
• \( R \) — эквивалентное сопротивление на участке цепи.

Шаги решения:

1. Определим общее сопротивление участка АВ.

   Участок АВ включает в себя последовательно соединённые сопротивления: лампа Л1, лампа Л2 и резистор R2. При последовательном соединении общее сопротивление \( R_{\text{общ}} \) равно сумме всех сопротивлений:

   \[ R_{\text{общ}} = R_{\text{Л1}} + R_{\text{Л2}} + R_{\text{R2}} \]

   Подставляем значения:

   \[ R_{\text{общ}} = 1\, \text{Ом} + 5\, \text{Ом} + 4\, \text{Ом} = 10\, \text{Ом} \]

2. Вычислим напряжение на участке АВ.

   Зная, что ток в цепи равен 2 А, используем закон Ома:

   \[ U_{AB} = I \times R_{\text{общ}} \]

   Подставляем значения:

   \[ U_{AB} = 2\, \text{А} \times 10\, \text{Ом} = 20\, \text{В} \]

Таким образом, напряжение на участке АВ равно 20 В.
