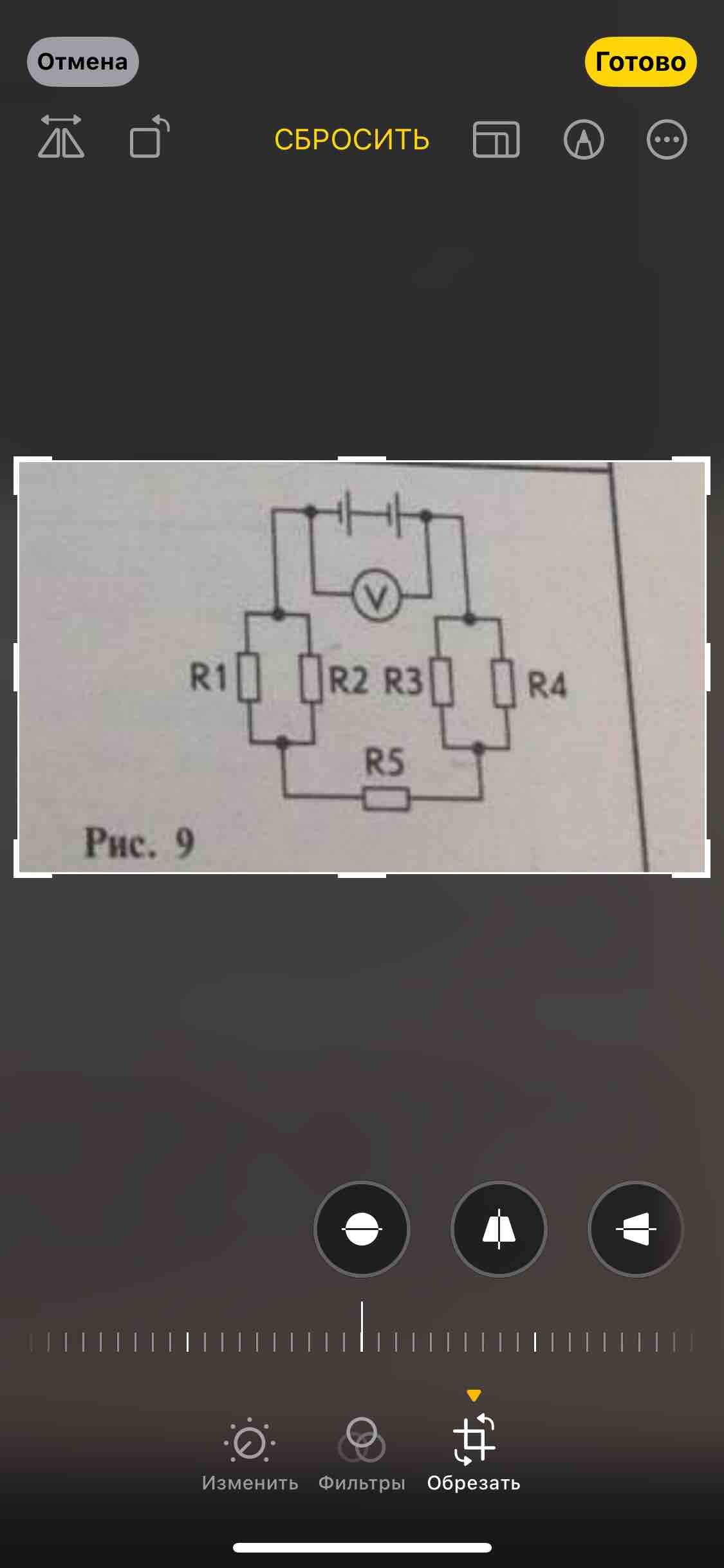

Определите силу тока в резисторе, если вольтметр показывает 4В, а их сопротивления равны: R1=2 Ом, R2=3 Ом, R3=4 Ом, R4=4 Ом, R5=0.8 Ом

Для решения задачи необходимо определить силу тока в схеме резисторов, учитывая, что вольтметр показывает напряжение 4 В. Давайте разберёмся с подключением резисторов и используем законы электрических цепей. ### Шаг 1: Определение типа соединения 1. Резисторы R1 и R2 соединены последовательно. 2. Резисторы R3 и R5 также соединены последовательно. 3. Группы (R1 + R2) и (R3 + R5) соединены параллельно. 4. Наконец, R4 подключён параллельно комбинации (R1 + R2) и (R3 + R5). ### Шаг 2: Рассчитайте эквивалентное сопротивление **Последовательные схемы:** - Для последовательного соединения: \[ R_{\text{п.}} = R_1 + R_2 \] \[ R_{\text{п.}} = 2\,\text{Ом} + 3\,\text{Ом} = 5\,\text{Ом} \] - И аналогично для другой группы: \[ R_{\text{п.}} = R_3 + R_5 \] \[ R_{\text{п.}} = 4\,\text{Ом} + 0.8\,\text{Ом} = 4.8\,\text{Ом} \] **Параллельное соединение:** - Для параллельного соединения: \[ \frac{1}{R_{\text{экв}}} = \frac{1}{R_{\text{п1}}} + \frac{1}{R_{\text{п2}}} + \frac{1}{R_4} \] \[ \frac{1}{R_{\text{экв}}} = \frac{1}{5\,\text{Ом}} + \frac{1}{4.8\,\text{Ом}} + \frac{1}{4\,\text{Ом}} \] Вычислим: \[ \frac{1}{R_{\text{экв}}} = \frac{1}{5} + \frac{1}{4.8} + \frac{1}{4} \] Вычисления: \[ \frac{1}{R_{\text{экв}}} = 0.2 + 0.2083 + 0.25 = 0.6583 \] \[ R_{\text{экв}} \approx 1.519\,\text{Ом} \] ### Шаг 3: Используйте закон Ома для нахождения силы тока Закон Ома: \[ I = \frac{U}{R} \] Где \( U = 4\,\text{В} \), а \( R_{\text{экв}} \approx 1.519\,\text{Ом} \). \[ I = \frac{4\,\text{В}}{1.519\,\text{Ом}} \approx 2.63\,\text{А} \] Таким образом, сила тока в резисторе составляет приблизительно 2.63 ампера.
