реши

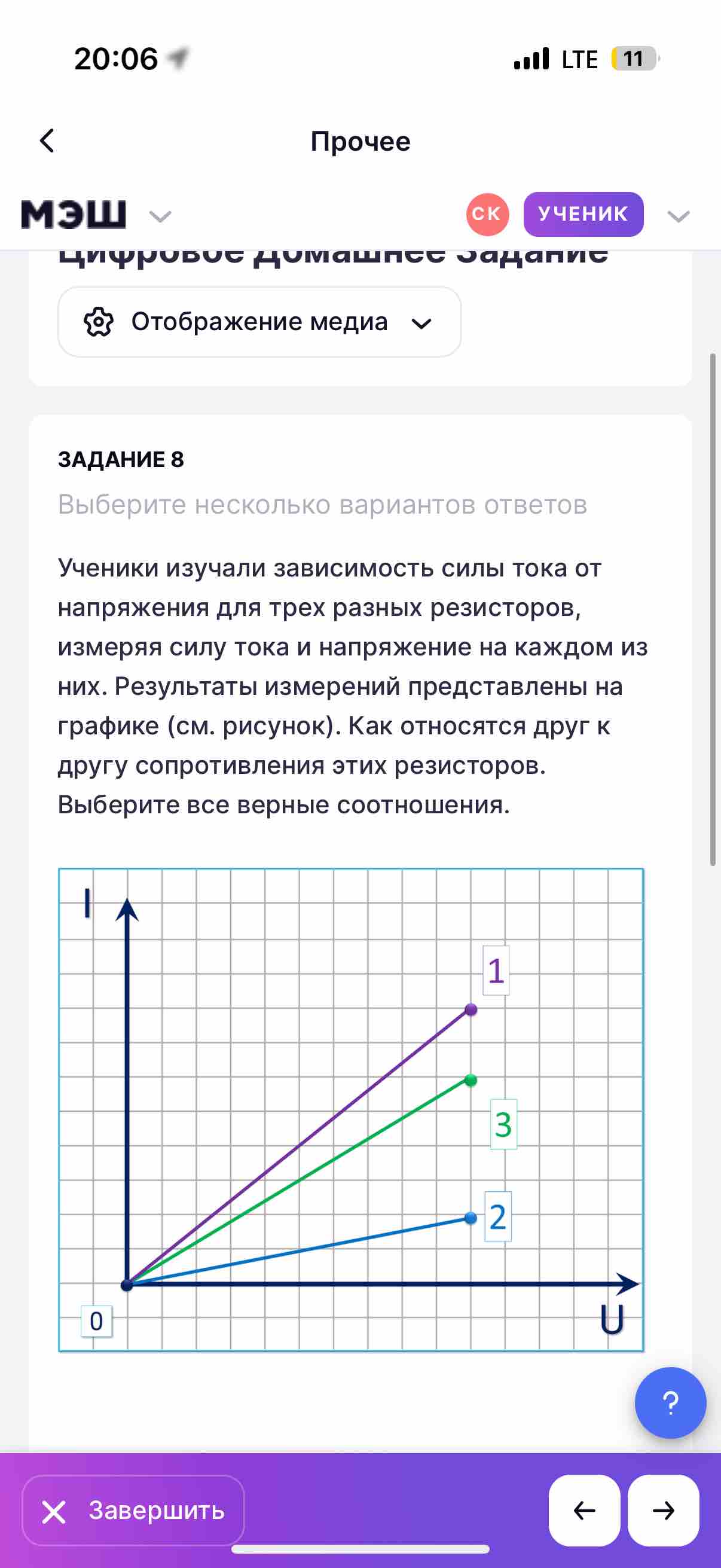

Для решения задачи давайте разберем график зависимости силы тока от напряжения для трех резисторов. Согласно закону Ома, \( I = \frac{U}{R} \), где \( I \) — сила тока, \( U \) — напряжение, а \( R \) — сопротивление.

На графике представлены три линии для трех резисторов. Нам нужно определить, как они относятся к друг другу по сопротивлению.

Шаги решения:

1. Анализ наклона линий:

   • Чем круче наклон линии, тем больше сила тока \( I \) для заданного напряжения \( U \).
   • Обратное утверждение: чем больше сопротивление \( R \), тем меньше наклон линии (то есть линия ближе к горизонтальной).

2. Сравнение линий:

   • Линия 0 (красная): Наиболее крутая линия. Это означает, что сопротивление здесь наименьшее.
   • Линия 1 (синяя): Наименее крутая линия. Это означает самое большое сопротивление.
   • Линия 2 (зеленая): Среднее значение наклона между линиями 0 и 1, то есть среднее сопротивление.

3. Определение правильного порядка:

   • Линия 0 (красная) -> наименьшее сопротивление
   • Линия 2 (зеленая) -> среднее сопротивление
   • Линия 1 (синяя) -> наибольшее сопротивление

Таким образом, правильное соотношение сопротивлений: \( R_{\text{линии 0}} < R_{\text{линии 2}} < R_{\text{линии 1}} \).

Полученное решение указывает на порядок: наименьшее сопротивление у линии с наибольшим наклоном, и наоборот.
