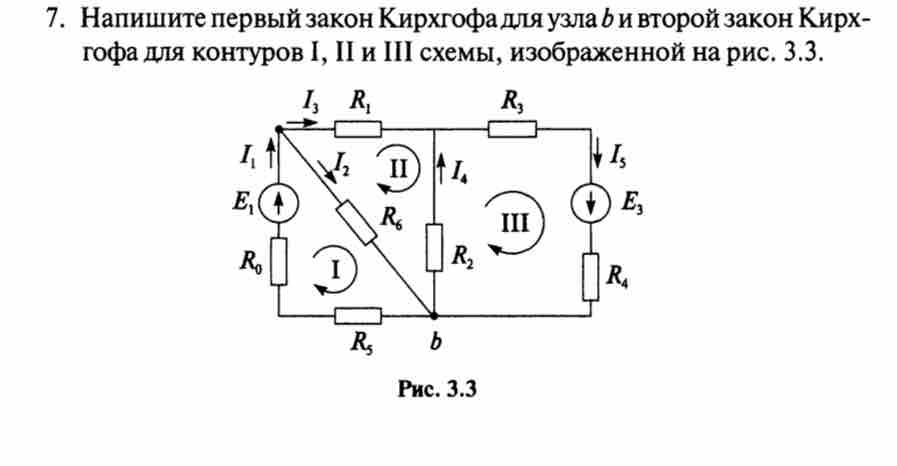

Для решения задачи необходимо применить законы Кирхгофа:
Первый закон Кирхгофа (закон узлов)
Для узла \( b \) сформулируем уравнение, используя первый закон Кирхгофа, который гласит, что сумма токов, входящих в узел, равна сумме токов, выходящих из узла:
\[ I_1 + I_2 = I_3 + I_4 \]
Второй закон Кирхгофа (закон контуров)
Согласно закону контуров, алгебраическая сумма напряжений в любом замкнутом контуре равна нулю. Рассмотрим контуры I, II и III.
Контур I:
Напишем уравнение для контура I. Приняв направление обхода за положительное (по часовой стрелке), получим:
\[ -E_1 + I_1 \cdot R_1 + I_2 \cdot R_2 = 0 \]
Контур II:
Напишем уравнение для контура II:
\[ E_2 - I_3 \cdot R_3 - I_4 \cdot R_4 = 0 \]
Контур III:
Напишем уравнение для контура III, объединяющего контуры I и II:
\[ -E_1 + I_1 \cdot R_1 + E_2 - I_3 \cdot R_3 = 0 \]
Объяснение
Первый закон Кирхгофа: для узла \( b \) важно учитывать, какие токи входят и какие выходят. Здесь важно правильно определить знаки токов в уравнении.
Второй закон Кирхгофа: для каждого контура необходимо правильно учитывать направления токов и источников напряжения. Знак напряжений и падений напряжений в элементах определяется исходя из направления обхода контура.
Эти уравнения можно решить совместно, чтобы найти значения токов \( I_1, I_2, I_3, \) и \( I_4 \) в схеме.
