Реши задание по физике 9 класс

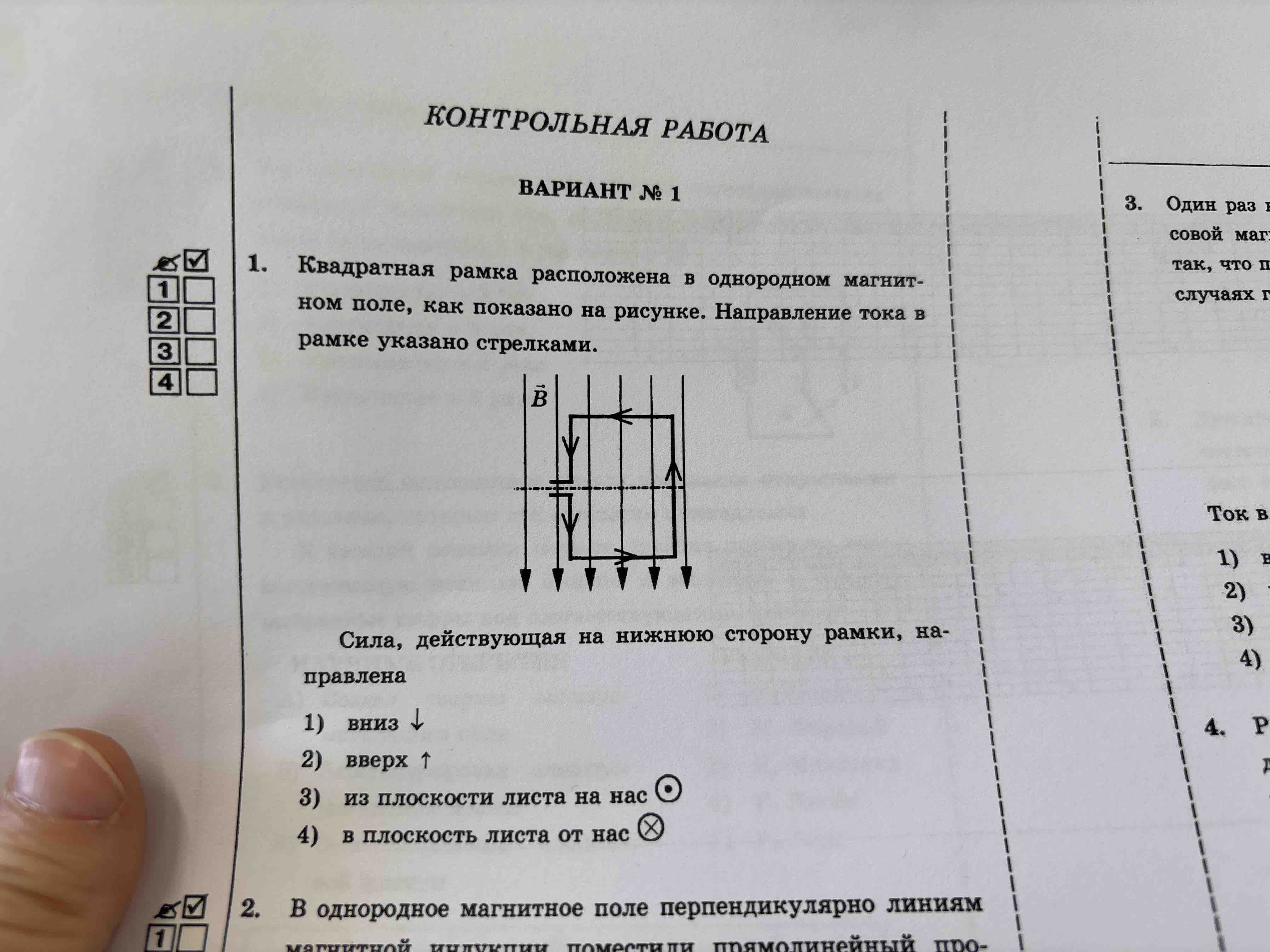

На рисунке изображена квадратная рамка, расположенная в однородном магнитном поле. Поле направлено вертикально вниз.

Для начала разберёмся, как определить направление силы, действующей на сторону рамки. Воспользуемся правилом левой руки, чтобы определить направление силы Ампера, которая действует на проводник с током в магнитном поле.

Правило левой руки:

1. Расположите левую руку так, чтобы линии магнитного поля входили в ладонь.
2. Пальцы указывают направление тока.
3. Тогда отставленный на 90 градусов большой палец укажет направление силы (силы Ампера), действующей на проводник.

Решение:

1. Определение направления силы на нижнюю сторону рамки:

   • Ток в рамке направлен справа налево (согласно стрелкам на рисунке).
   • Магнитное поле направлено вниз.

   Используем правило левой руки:

   • Ладонь направляем так, чтобы линии магнитного поля входили в неё (пальцы вниз, поскольку магнитное поле направлено вниз).
   • Пальцы направлены справа налево (направление тока в нижней части рамки).
   • Большой палец указывает направление силы, которая будет направлена в плоскость листа от нас (зоображения).

2. Ответ: Сила, действующая на нижнюю сторону рамки, направлена в плоскость листа от нас.

Если возникнут вопросы или нужна дополнительная помощь, не стесняйтесь обращаться!
