Реши задачу по физике

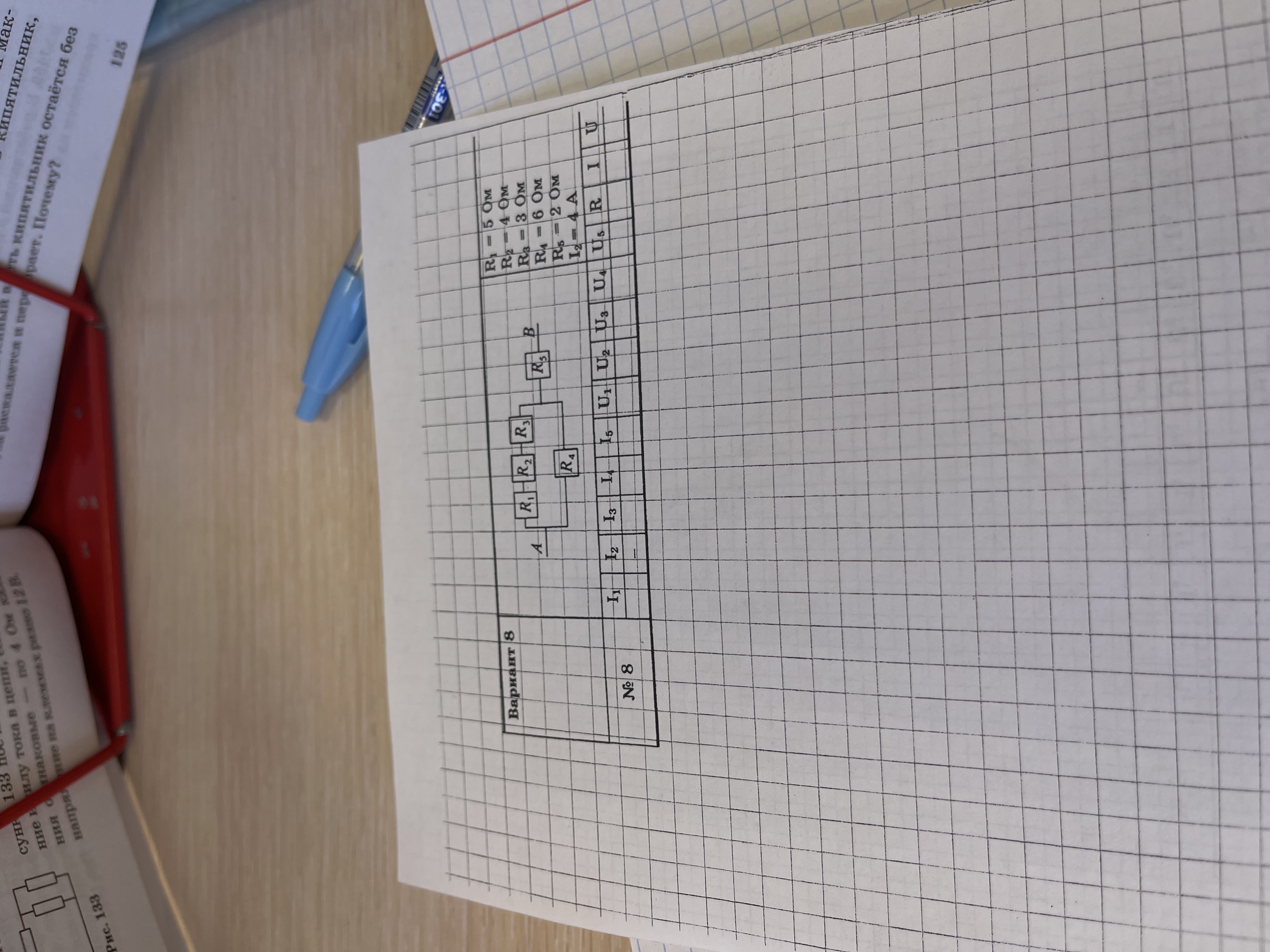

Чтобы решить эту задачу, давайте поясним ключевые концепции, связанные с последовательным и параллельным соединением резисторов. 1. **Последовательное соединение резисторов:** - Общее сопротивление: \( R_{\text{общ}} = R_1 + R_2 + \ldots + R_n \) - Ток через все резисторы одинаков. 2. **Параллельное соединение резисторов:** - Общее сопротивление: \( \frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots + \frac{1}{R_n} \) - Напряжение на всех резисторах одинаковое. Теперь рассмотрим вариант "Б" на рисунке: - **Резисторы R1 и R2 (по 4 Ом) соединены параллельно:** \[ \frac{1}{R_{12}} = \frac{1}{R_1} + \frac{1}{R_2} = \frac{1}{4} + \frac{1}{4} = \frac{2}{4} = \frac{1}{2} \] \[ R_{12} = 2 \, \text{Ом} \] - **Резисторы R3 и R4 (по 2 Ом) соединены последовательно:** \[ R_{34} = R_3 + R_4 = 2 + 2 = 4 \, \text{Ом} \] - **Эти две эквивалентные группы (R12 и R34) соединены последовательно с R5 (5 Ом):** \[ R_{\text{общ}} = R_{12} + R_{34} + R_5 = 2 + 4 + 5 = 11 \, \text{Ом} \] Таким образом, общее сопротивление в этой цепи составляет 11 Ом. Учтите, что параметры напряжения и силы тока не указаны, поэтому мы сделали расчет только для сопротивлений.
