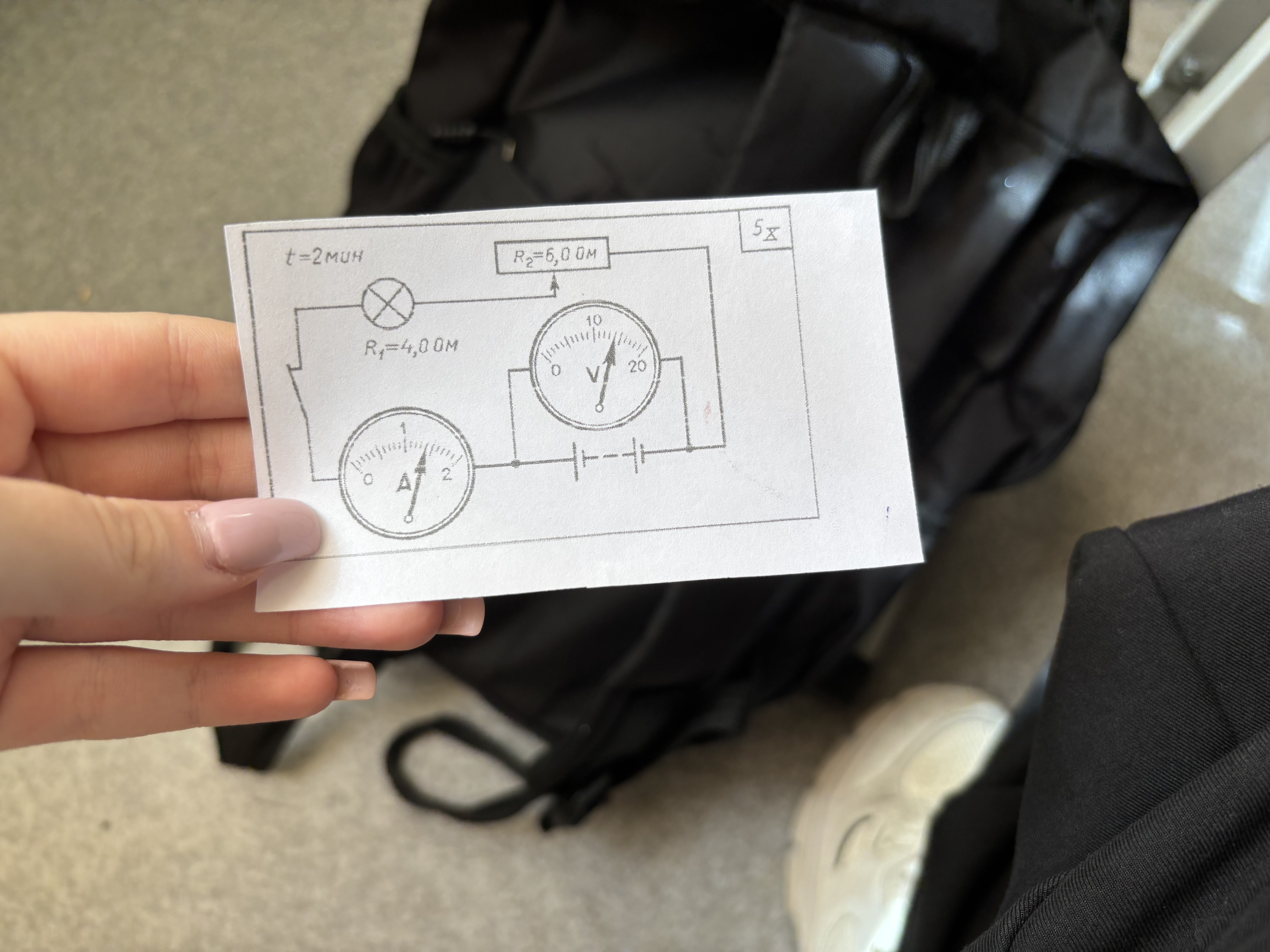

Определите напряжение на батареи и на лампе И на реостате

Чтобы найти напряжение на батарее, лампе и реостате, необходимо воспользоваться законом Ома и знанием о последовательных и параллельных цепях. ### Исходные данные: 1. **Напряжение батареи (E):** Задано как 12 В. 2. **Реостат (R):** Сопротивление реостата указано как 2 Ом. 3. **Ток (I):** Показание амперметра - 2 А. ### Решение: #### Шаг 1: Определите напряжение на реостате (U_R) По закону Ома, напряжение на реостате можно найти по формуле: \[ U_R = I \times R \] Подставим известные значения: \[ U_R = 2 \, \text{А} \times 2 \, \text{Ом} = 4 \, \text{В} \] #### Шаг 2: Определите напряжение на лампе (U_L) Так как цепь замкнутая и последовательно соединенная, сумма напряжений на лампе и реостате равна напряжению батареи. То есть: \[ U_E = U_R + U_L \] \[ 12 \, \text{В} = 4 \, \text{В} + U_L \] Отсюда находим: \[ U_L = 12 \, \text{В} - 4 \, \text{В} = 8 \, \text{В} \] ### Ответ: - **Напряжение на батарее:** 12 В - **Напряжение на реостате:** 4 В - **Напряжение на лампе:** 8 В Таким образом, напряжение на лампе составляет 8 В, на реостате — 4 В, а общее напряжение от батареи — 12 В.
