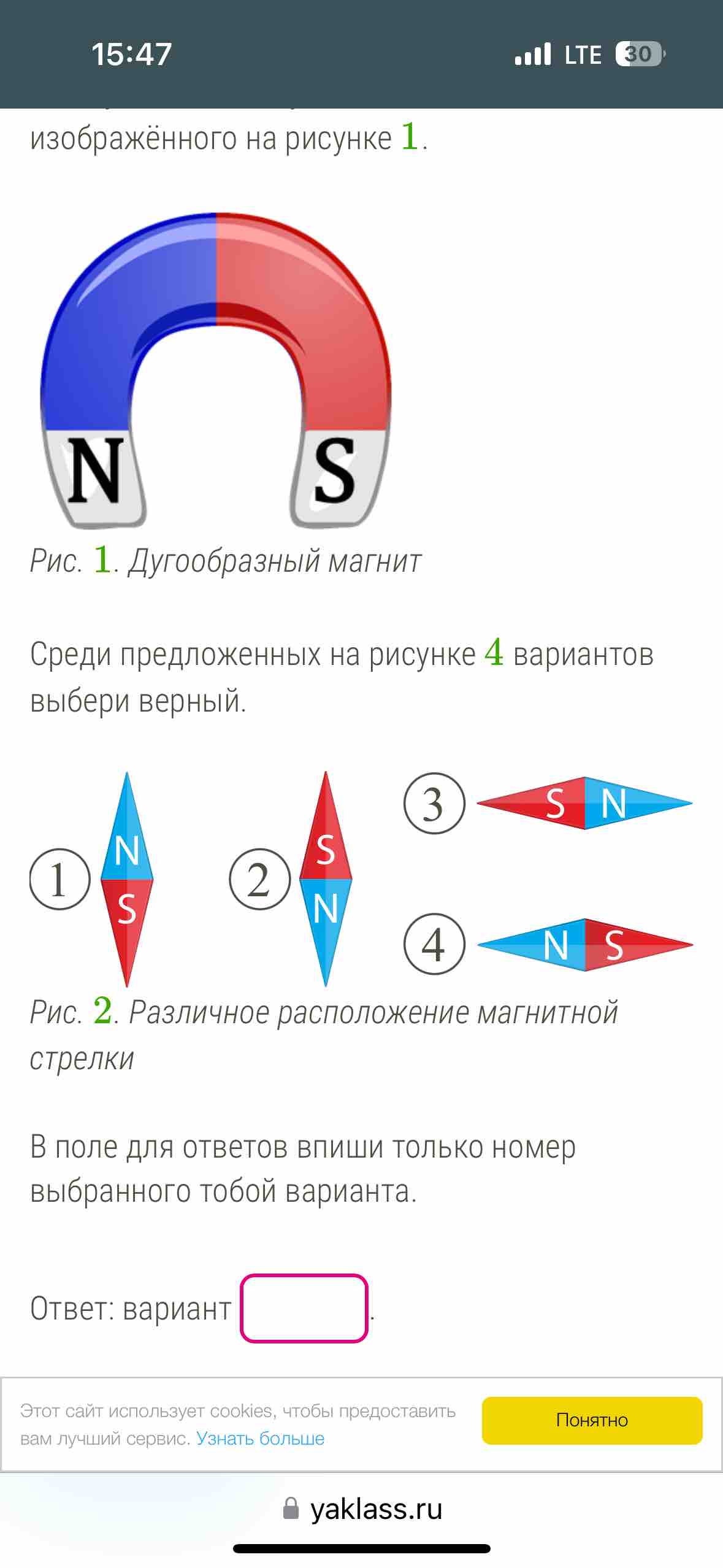

Определи, как расположится магнитная стрелка между полюсами дугового магнита, изображённого на рисунке 1.

Чтобы понять, как расположится магнитная стрелка между полюсами дугового магнита, необходимо вспомнить основные свойства магнитного поля.

Основные принципы:

1. Магнитное поле: Оно выходит из северного (N) полюса магнита и входит в южный (S) полюс.
2. Взаимодействие полюсов: Разные полюсы (N и S) притягиваются, а одинаковые (N и N или S и S) отталкиваются.
3. Магнитная стрелка:
   • Северный конец стрелки (обычно красный) будет притягиваться к южному полюсу магнита.
   • Южный конец стрелки (обычно синий) будет притягиваться к северному полюсу магнита.

Решение задачи:

Если стрелка помещена между дуговым магнитом, где верх – северный полюс (N), а низ – южный полюс (S):

• Красный конец стрелки (северный) притянется к южному полюсу (S) магнита.
• Синий конец стрелки (южный) притянется к северному полюсу (N) магнита.

Итак, стрелка выстроится вдоль линии магнитного поля: красный конец (N) будет направлен вниз к южному полюсу магнита (S), а синий конец (S) будет направлен вверх к северному полюсу магнита (N).

Выбор варианта:

На рисунке 4 необходимо выбрать тот вариант, в котором стрелка соответствует данному расположению: красный (N) к S и синий (S) к N. Обычно это вариант, где стрелка расположена параллельно линии сил магнитного поля дугового магнита.

Проверьте, какой из предложенных вариантов совпадает с этой конфигурацией.
