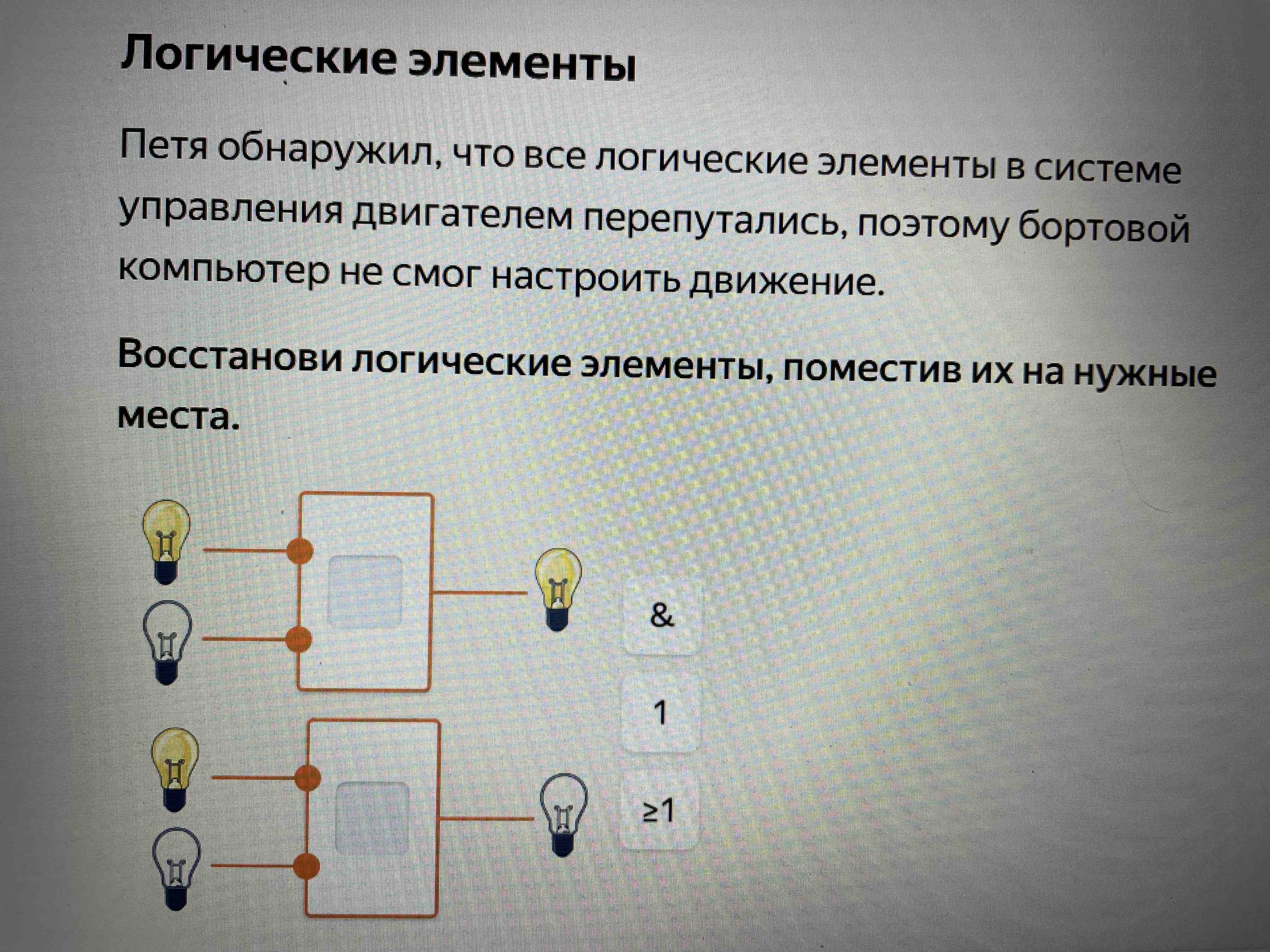

Восстанови логические элементы, поместив их на нужные места

Для решения задачи необходимо правильно соединить логические элементы, чтобы обеспечить корректную работу системы управления двигателем. У нас есть три логических элемента: AND (&), OR (≥1) и элемент, изображённый как обычная не подписанная логическая операция. Мы можем предположить, что второй квадрат — это INVERTER (НЕ), который в нашей задаче не используется, так что мы сконцентрируемся на первых двух: 1. **AND (&):** - Этот логический элемент выдаёт сигнал 1 только тогда, когда все входящие сигналы 1. 2. **OR (≥1):** - Этот логический элемент выдаёт сигнал 1, когда хотя бы один из входящих сигналов 1. На изображении к первому расположенному квадрату (верхний) ведут два проводника с лампочками, свет которых указывает на исходный сигнал (вкл/выкл). Теперь расположим элементы следующим образом: - **Верхний квадрат:** Логический элемент AND. Если обе лампочки в верхней части схемы загораются, то этот элемент будет пропускать ток. - **Нижний квадрат:** Логический элемент OR (≥1). В этом случае, если хотя бы одна лампочка загорится, элемент будет пропускать ток. Обработка: после правильного размещения элементов обе цепи смогут работать корректно: - **Верхний выход** активируется только когда обе входные лампочки горят. - **Нижний выход** активируется, если хотя бы одна из лампочек горит. Это завершает восстановление логической структуры для управления двигателем.
